將經(jīng)過低溫時(shí)效強(qiáng)化的某些合金在較高溫度下(高于先期時(shí)效溫度但低于固溶線溫度)短時(shí)加熱并迅速冷卻，其強(qiáng)度和其他性能回復(fù)到新淬火狀態(tài)的現(xiàn)象。為此目的而進(jìn)行的熱處理稱為%26ldquo;時(shí)效回復(fù)處理%26rdquo;。圖示為硬鋁的時(shí)效回歸現(xiàn)象，硬鋁淬火后在室溫下放置(自然時(shí)效)，其強(qiáng)度隨放置時(shí)間延長而提高，將已經(jīng)強(qiáng)化的材料在214℃加熱2～3min，其強(qiáng)度立即下降到接近于新淬火狀態(tài)。

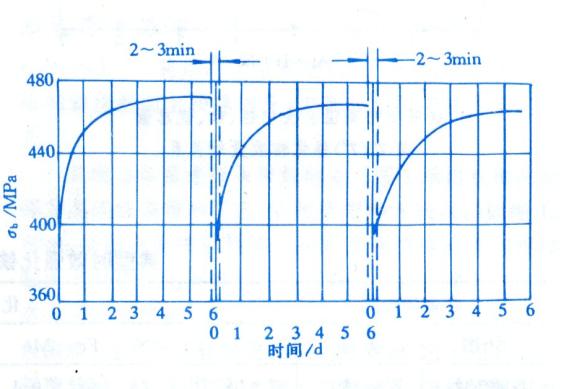

硬鋁的時(shí)效回歸現(xiàn)象(回歸處理溫度214℃)
合金時(shí)效過程中，由于析出不同的脫溶產(chǎn)物而使其強(qiáng)化。時(shí)效溫度不同，析出的脫溶產(chǎn)物也不同。低溫時(shí)一般以形成原子偏聚區(qū)(即GP區(qū))為主，其強(qiáng)化作用來源于形成GP區(qū)時(shí)造成的應(yīng)力場對位錯(cuò)運(yùn)動(dòng)的阻礙作用。將經(jīng)過低溫時(shí)效的合金重新加熱到較高溫度時(shí)，低溫下形成的GP區(qū)將迅速溶解于基體中，GP區(qū)所造成的強(qiáng)化效果也隨之消失，合金的性能又重新恢復(fù)到接近于新淬火狀態(tài)。
時(shí)效回歸在工業(yè)上有一定的實(shí)際意義。例如修理飛機(jī)用的硬鋁鉚釘可利用時(shí)效回歸處理來恢復(fù)其塑性，以利于鉚接。但是時(shí)效回歸處理的次數(shù)不能過多，因?yàn)槊刻幚硪淮味紝⒃斐梢欢ǖ膹?qiáng)度損失，同時(shí)使合金易于晶問腐蝕。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://m.jmdakun.com/Steel-Knowledge/Aging-regression-regress-of-aging.html
|
