這個(gè)不銹鋼零件咋就化了呢？

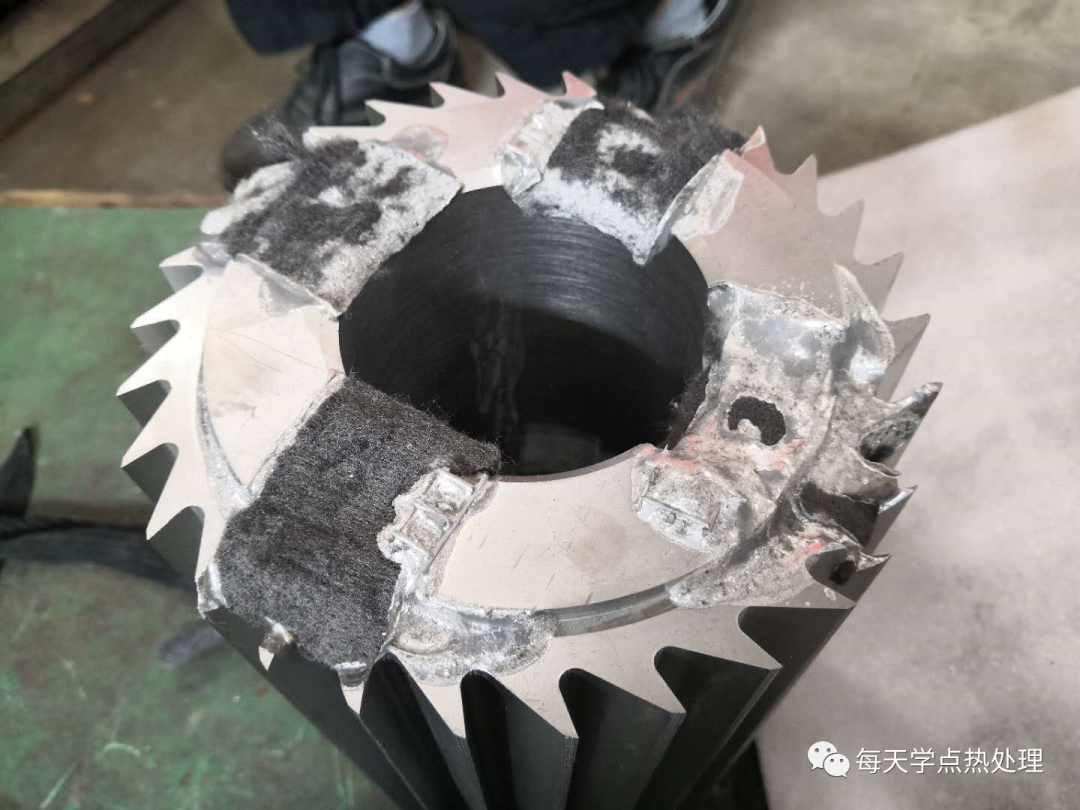

高速鋼切刀真空淬火時(shí)底部墊了塊碳?xì)郑Y(jié)果刀體都熔掉了，是怎么回事？
究竟是怎么回事呢?也許你讀了下面的文章能找到答案。
自打鐵匠鋪十幾年前開(kāi)業(yè)以來(lái)，因?yàn)殍F匠的技藝還湊合，處理的零件質(zhì)量比同行都要耐用，生意自然是日漸紅火。慢慢地，鐵匠一個(gè)人有點(diǎn)忙不過(guò)來(lái)了，就去學(xué)校招了個(gè)剛畢業(yè)的小學(xué)徒，開(kāi)始手把手地教徒弟學(xué)手藝。小徒弟心靈手巧，人也勤快，鐵匠心里樂(lè)開(kāi)了花。
這天早上 鐵匠剛剛到鐵匠鋪，還沒(méi)換工作服呢，就看到小徒弟急急忙忙跑進(jìn)屋，手里拿著一片東西，遞給鐵匠說(shuō): 師傅，快看，粗事了，我昨天真空爐烘爐時(shí)候放進(jìn)去的不銹鋼零件咋成這個(gè)鬼樣子了？

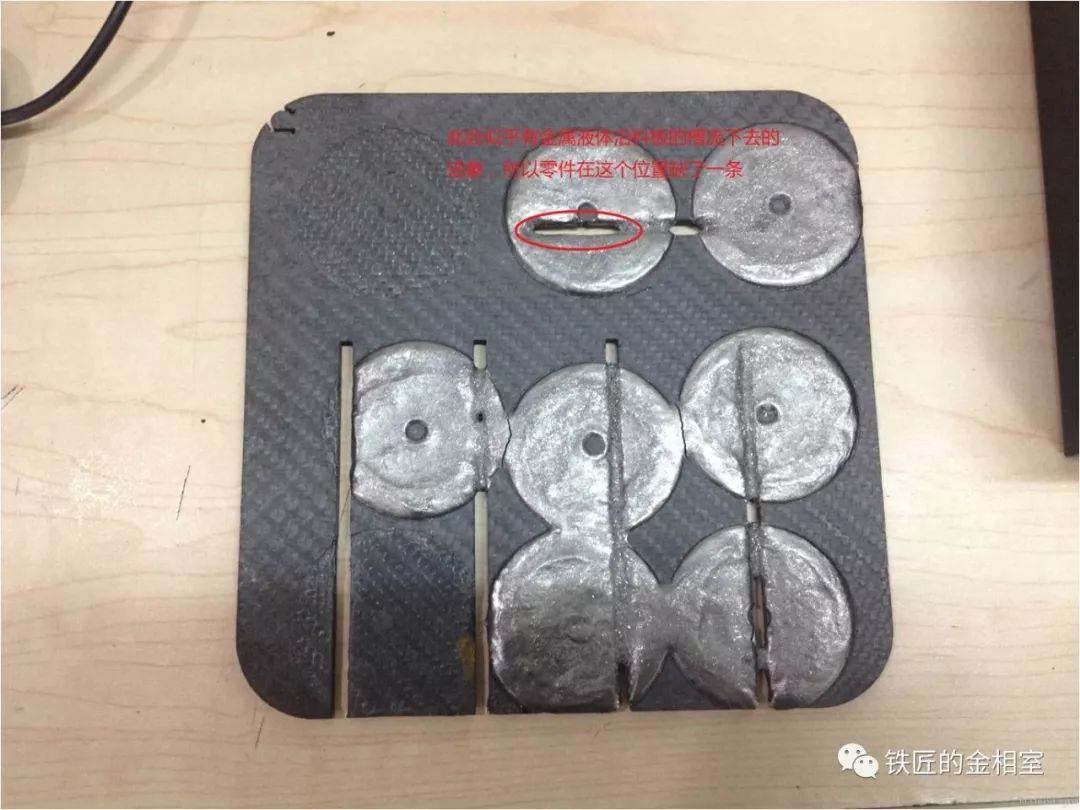

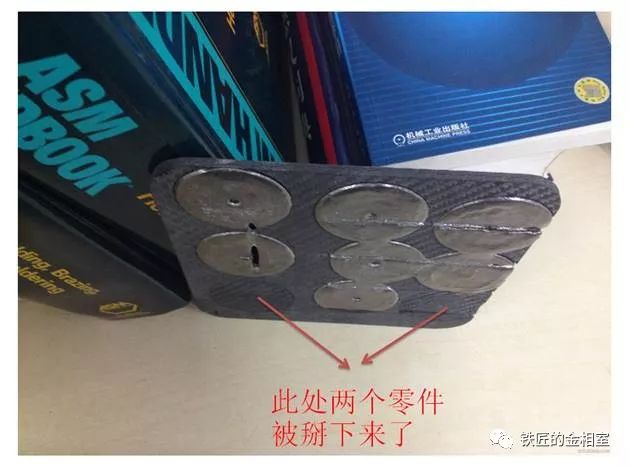

鐵匠接過(guò)來(lái)一看，只見(jiàn)一塊開(kāi)了幾條槽的黑色CFC板上放了7個(gè)1元硬幣大小的鋼片片，都變得不成樣子了，有幾個(gè)零件中心在底板上開(kāi)槽的位置都出現(xiàn)了幾條窟窿了，像是化掉了的液體又沿著槽流了下去。
鐵匠問(wèn)徒弟：這是啥材料的零件啊，怎么外觀看著像是給熔化掉了，又重新凝固的呢？
小徒弟一邊擦著手上沾的黑灰一邊回答：師傅，這是昨天村東頭沖壓鋪李大爺拿來(lái)了一筐300個(gè)圓片做試驗(yàn)的，說(shuō)是305不銹鋼，他剛加工完，加工硬化后零件硬得很，怕直接用會(huì)裂，拿來(lái)想讓我們真空爐里做退火的，我尋思昨天真空爐正好要做高溫烘爐，就拿了塊CFC板裝了9個(gè)零件，想搭進(jìn)去一起做一遍摸摸工藝的，是平放著裝的。誰(shuí)知道今天早上開(kāi)爐門(mén)一看啊，原來(lái)平平整整的圓形薄片零件咋成這模樣了？我就掰了2個(gè)下來(lái)，剩下這幾個(gè)好像都粘在板上了，掰都掰不下來(lái)，這是咋肥事呢？
鐵匠：你用啥工藝烘的爐啊？
小徒弟：還不是和往常一樣，高真空階梯升溫到1250℃，保溫了4小時(shí)，然后隨爐緩冷的，爐子現(xiàn)在倒是沒(méi)事，放進(jìn)去的整個(gè)2520的耐熱鋼料架也一點(diǎn)沒(méi)事，可這些零件怎么會(huì)化了呢？
鐵匠心里也覺(jué)得納悶，就給徒弟出主意：這樣吧，隔壁大何剛剛弄了個(gè)實(shí)驗(yàn)室，你把掰下來(lái)的零件拿一個(gè)過(guò)去，檢一下金相，別是李大爺把材料弄混了。
小徒弟答應(yīng)了一聲趕緊出門(mén)找大何去了，一頓飯的功夫，小徒弟拿著一疊照片回來(lái)了：師傅，我讓大何拍了照片了，您看看？

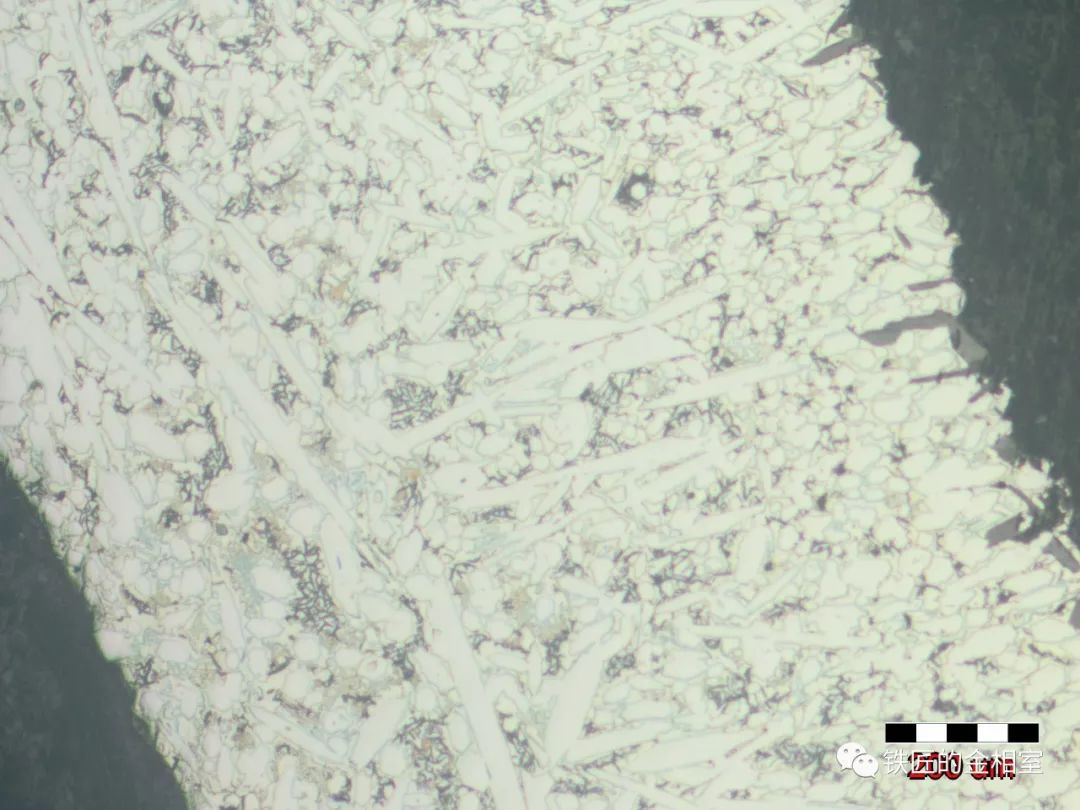

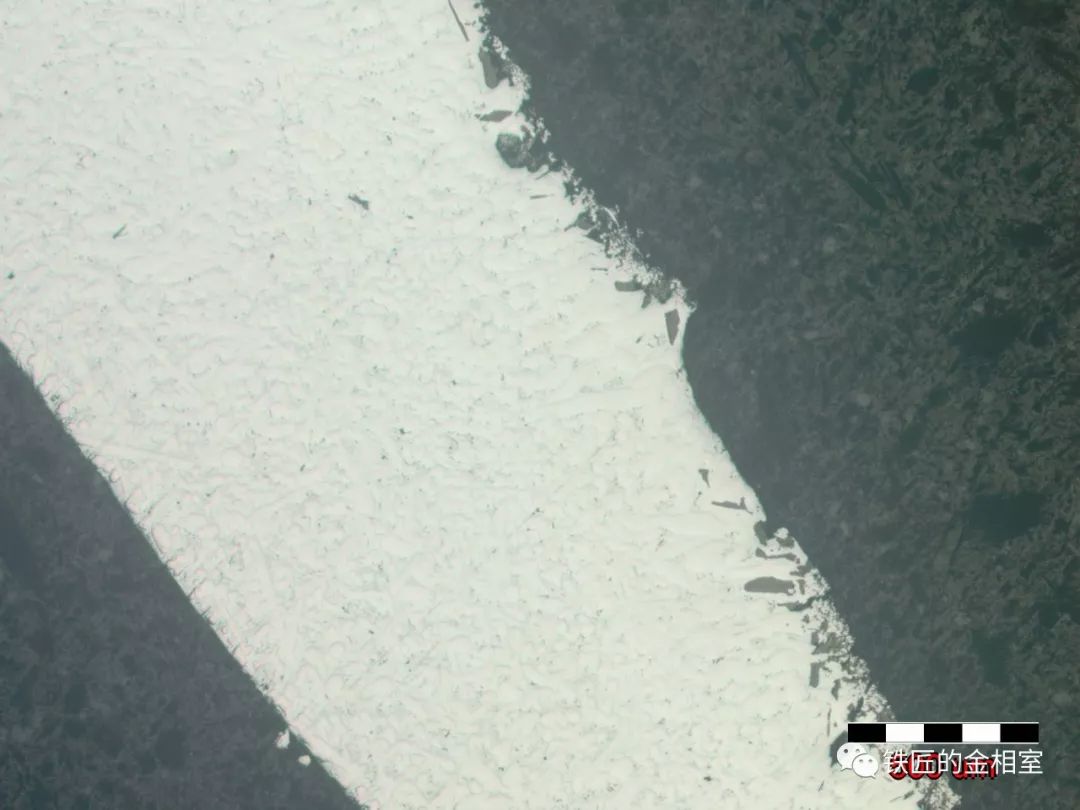

鐵匠接過(guò)來(lái)，先看100倍的全截面硝酸酒精腐蝕照片：

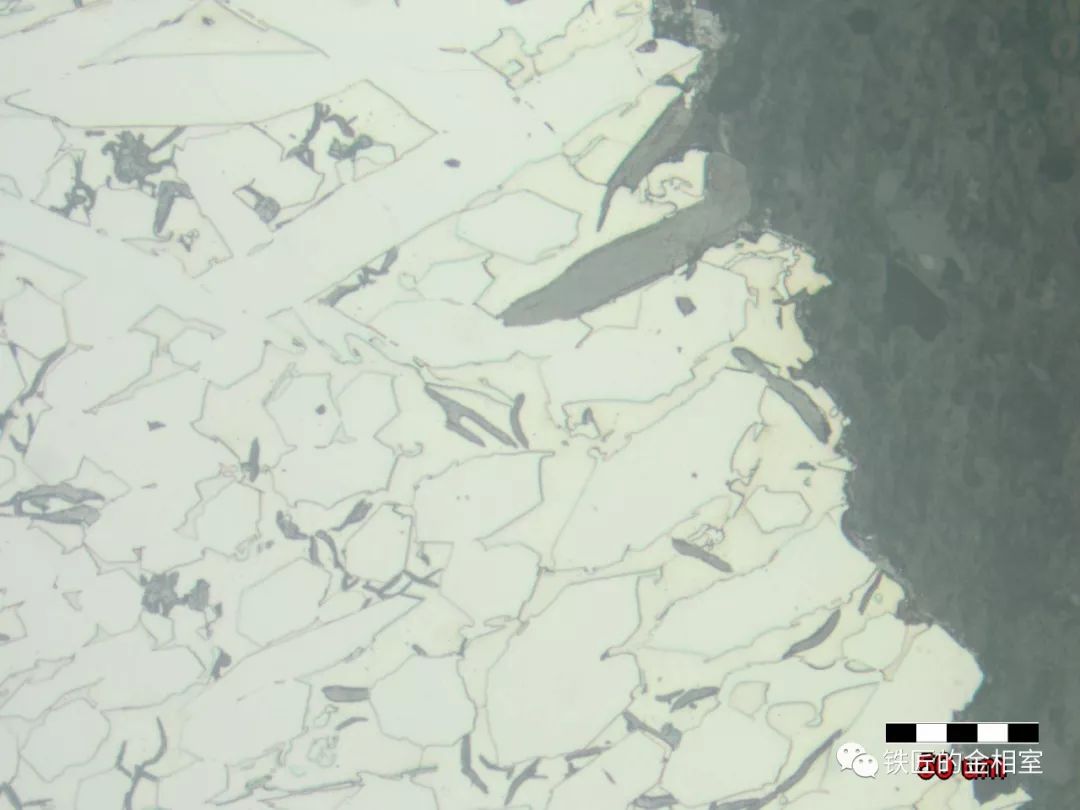

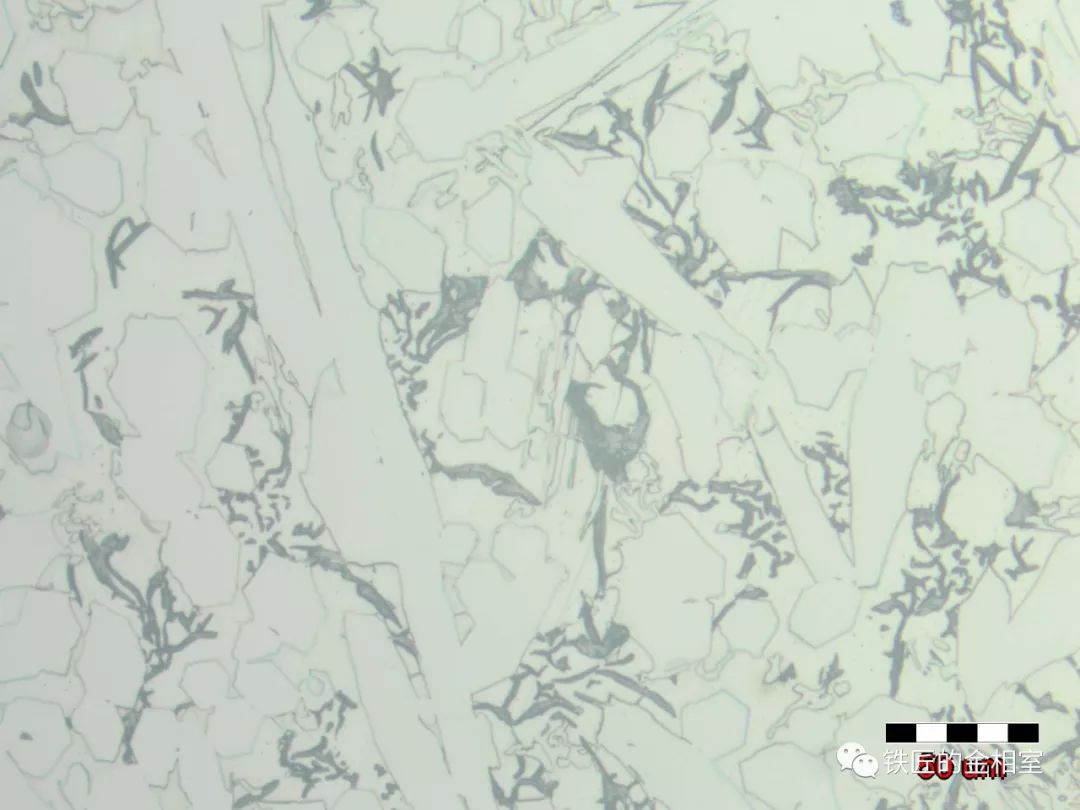

再看400倍的表面照片：

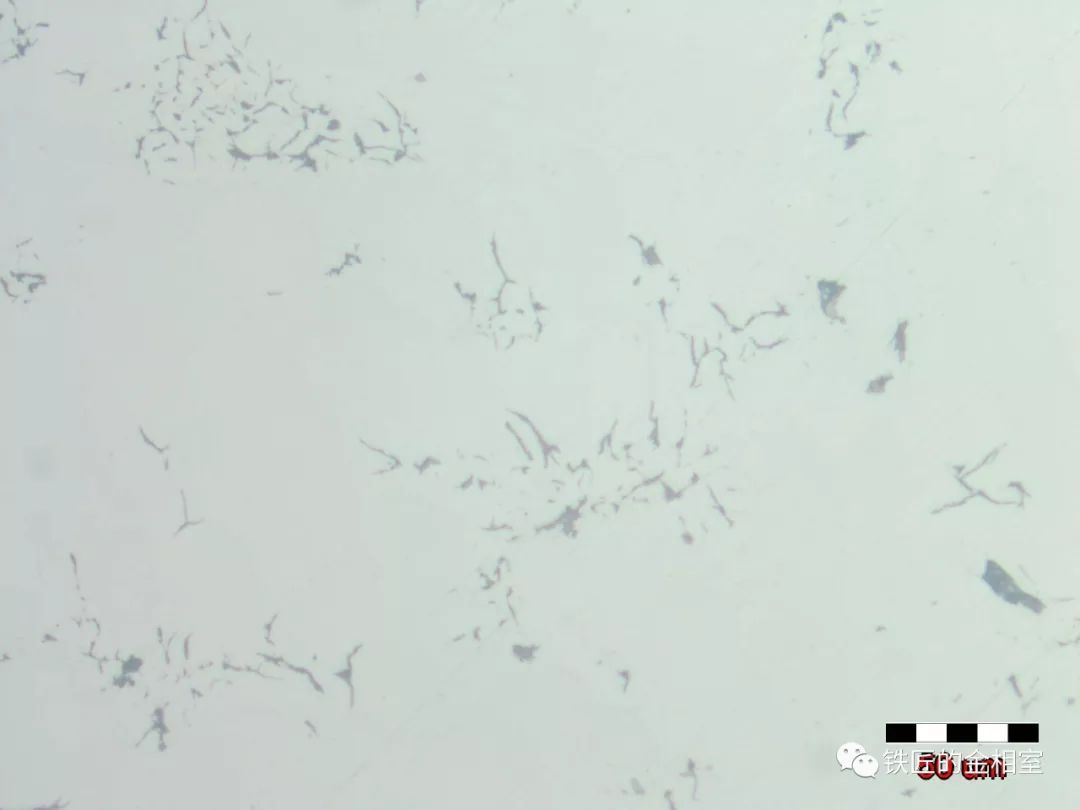

400倍的心部照片：
鐵匠問(wèn)小徒弟：沒(méi)腐蝕的拋光態(tài)，大何有沒(méi)有拍照?。?/p>
徒弟：師傅，您教過(guò)我，拋光態(tài)和腐蝕態(tài)都要看，這不，拋光態(tài)的在這里呢：

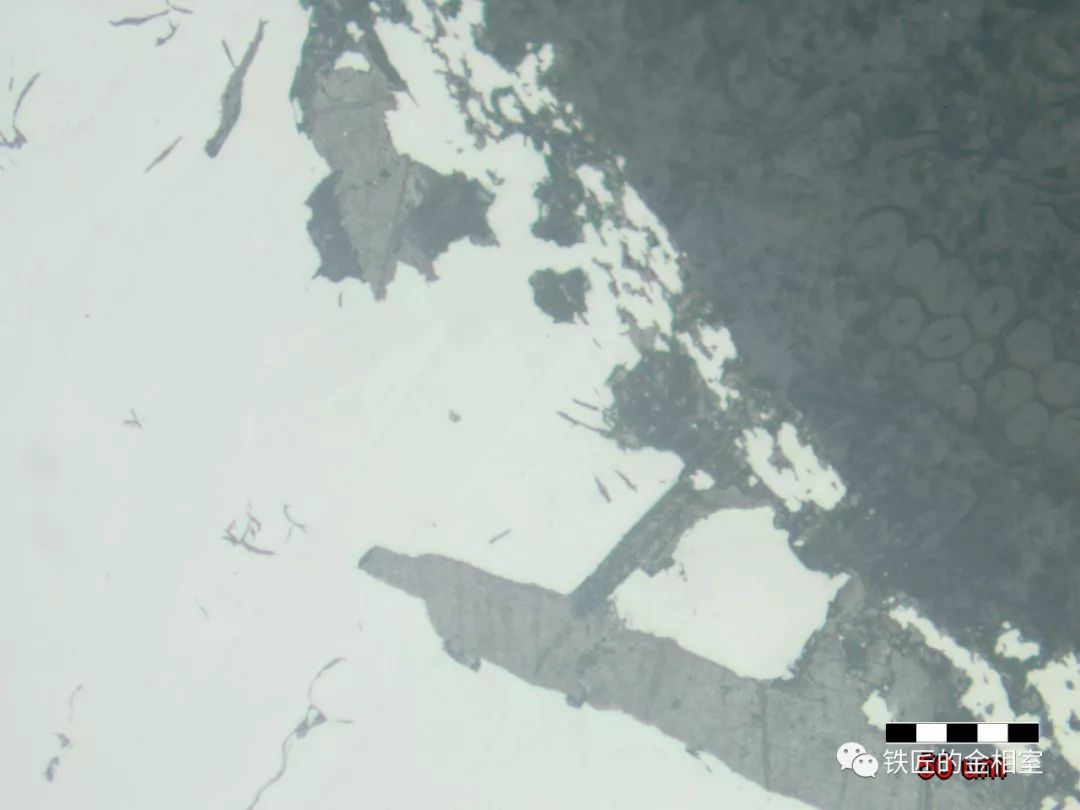

表面：
心部:
鐵匠看了半天，低頭想了很久，小徒弟憋不住了，開(kāi)口問(wèn)：師傅，這到底是咋肥事呢？
鐵匠說(shuō)，光看金相啊，感覺(jué)像是鑄鐵哦。

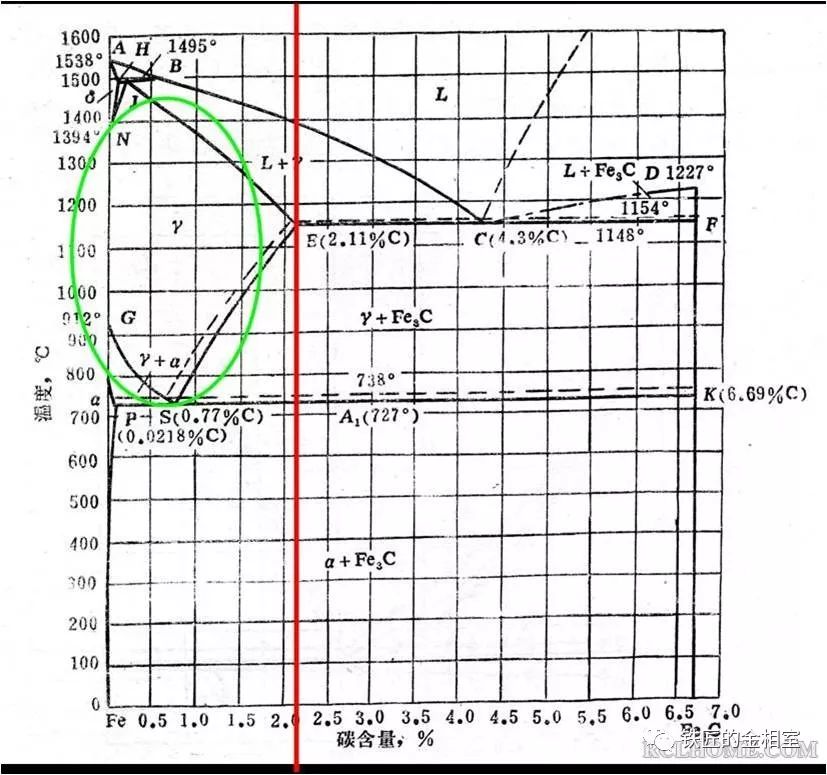

小徒弟：我說(shuō)是吧，一定是李大爺拿錯(cuò)料了，用了灰口鐵，鑄鐵材料1250度加熱可不就化了嗎？您不是說(shuō)相圖上碳濃度決定鋼的液相線(xiàn)溫度，鑄鐵的液相析出線(xiàn)在緩慢加熱時(shí)是1150度左右，就算現(xiàn)在加熱有點(diǎn)快，但是1250度肯定也扛不住啊。而305不銹鋼含碳量很低的，1500度都不會(huì)熔化呢，不信你看圖：
鐵匠：常言說(shuō)，加熱看相圖，冷卻看C曲線(xiàn)，理是這個(gè)理，不過(guò)呢，也莫急，你還是再去大何那跑一趟，讓他把這個(gè)樣的表面拋一下，打一下光譜，確認(rèn)一下到底是啥材料的。李大爺可是個(gè)細(xì)心的人，按理說(shuō)不會(huì)犯這么低級(jí)的錯(cuò)誤。

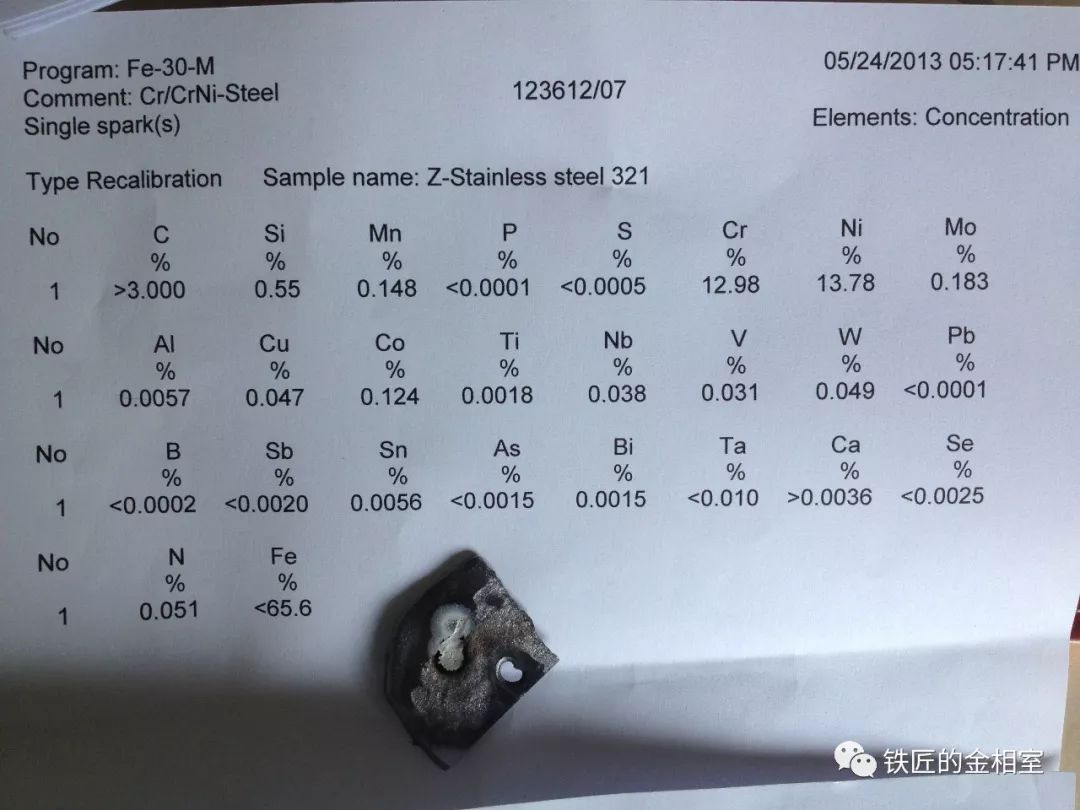

小徒弟沒(méi)辦法，只好又去大何那里，很快，小徒弟拿著光譜回來(lái)了，師傅，您看這是啥材料啊，我咋看不明白了哦？
鐵匠對(duì)著光譜的結(jié)果看了半天，突然間眼睛一亮，起身抽屜里找出塊吸鐵石，直奔倉(cāng)庫(kù)而去，倉(cāng)庫(kù)里放著昨天沖壓鋪送來(lái)的那筐還沒(méi)做處理的零件呢，鐵匠用吸鐵石吸了幾遍，都沒(méi)有把鐵片片給吸起來(lái)。然后又吸了一下徒弟拿來(lái)的零件，發(fā)現(xiàn)一吸就吸住了。
鐵匠：徒弟啊，我看啊，這事老李沒(méi)問(wèn)題，問(wèn)題出在你身上咧。
小徒弟一聽(tīng)就奇怪了：師傅，這是咋說(shuō)滴？
鐵匠不慌不忙地回了屋，指著光譜的結(jié)果對(duì)徒弟說(shuō)，你看，這個(gè)成分分析，看出啥名堂了嗎？
徒弟又瞄了一眼，說(shuō)：碳含量＞3%呢，大何說(shuō)了，超過(guò)了3%，已經(jīng)超過(guò)了他們家儀器的上限，很多鑄鐵不都是這樣的含碳量嗎？
鐵匠說(shuō)：你再看一下其他的合金元素，是不是除了碳含量以外，其他都符合305成分哦？
徒弟：這個(gè)。。。這個(gè)。。。好像是的哦，就碳不一樣，難道我還能把材料給滲碳了，可這是在真空爐里做的退火啊。
鐵匠說(shuō)：沒(méi)錯(cuò)啊，真空爐里是沒(méi)有滲碳?xì)夥眨墒浅藲怏w滲碳，不是還有固體，液體另外兩種滲碳模式嗎？我問(wèn)你，CFC是什么材料？

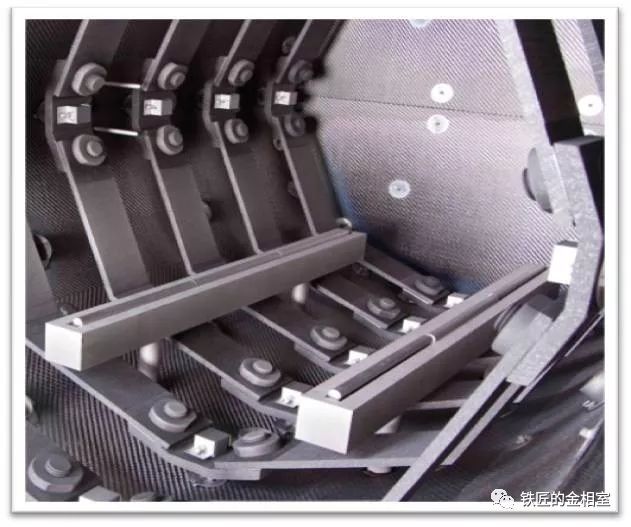

徒弟：師傅，我查過(guò)度娘，CFC是碳碳復(fù)合纖維編的，密度低，高溫強(qiáng)度高，真空爐里做裝料夾具是最新的應(yīng)用呢。啊，您是說(shuō)，CFC板里的碳和零件高溫下直接接觸后發(fā)生了固體滲碳反應(yīng)？
“對(duì)哦，你師爺當(dāng)年也教過(guò)我呢，滲碳爐用過(guò)的舊耐熱鋼料具，千萬(wàn)不能放真空爐里混用呢，當(dāng)年你師傅有一次裝料的時(shí)候圖省事，套筒不夠了，多用爐上去拿了幾個(gè)舊的裝在真空爐料架上，結(jié)果1200度工藝一做，出爐料架都垮了，就是因?yàn)槟菐讉€(gè)支撐套筒熔化了才導(dǎo)致的呢?！辫F匠邊說(shuō)邊把徒弟拉到了真空爐邊上開(kāi)了爐門(mén)，指著爐子內(nèi)對(duì)徒弟說(shuō)：“你看咱們家的真空爐，那個(gè)支撐導(dǎo)軌是石墨做的吧？那個(gè)支撐導(dǎo)軌上面為什么要鑲兩條碳化硅的棒棒？”
小徒弟在那想了一會(huì)，不好意思地說(shuō)：師傅，我明白了，這兩根棒棒也是為了把石墨導(dǎo)軌和上面要放的耐熱鋼底盤(pán)隔開(kāi)，避免出現(xiàn)固體滲碳現(xiàn)象，耐熱鋼如果直接接觸石墨就會(huì)出現(xiàn)表面滲碳，表面滲了碳就會(huì)讓鋼的熔點(diǎn)下降，這個(gè)時(shí)候，如果加熱溫度高于1150度，就很可能會(huì)把鋼熔化成液體，液體滲碳會(huì)讓小薄片在高溫下很快就出現(xiàn)整個(gè)截面都滲穿了，于是就整出那么高的碳濃度來(lái)了，對(duì)吧？
鐵匠笑著回答，徒弟啊，高溫下固體滲碳和液體滲碳的速度那可是很快滴呢，1250度保溫4小時(shí)，那不滲穿才怪呢
這下你想通了吧？
小徒弟臉都紅了，摸摸腦袋，師傅，這下我糗大了呢！
文章來(lái)源：鐵匠的金相室
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.jmdakun.com/Steel-Knowledge/bxghl.html
|
