以瑞士GIROD-TAST杠桿表 為例，它的規格有幾種：
標準型-----GT1252、GT1452、GT1253、GT1453、GT1254、GT1454 GT1453SP
側面型-----GT1292、GT1492、GT1293、GT1493、GT1294、GT1494
垂直型-----GT1272、GT1472、GT1273、GT1473、GT1274、GT1474
以上標準配置都為2毫米紅寶石測針
| 分度值 | 貨號 | 測量范圍(測量范圍/圈行程) | 精度 | 表盤讀數值 | 測力 | ||
| 基本套裝 | 附加套裝 | 全套套裝 | |||||
| 0.01mm | 513-424E | 513-424A | 513-424T | 0.5mm | 5μm | 0-25-0 | 0.3N以下 |
| 0.01mm | 513-478E | —— | —— | 0.5mm | 5μm | 0-25-0 | 0.3N以下 |
| 0.01mm | 513-414E | 513-414A | 513-414T | 0.5mm | 10μm | 0-25-0 | 0.2N以下 |
| 0.01mm | 513-466E | —— | —— | 0.5mm | 5μm | 0-25-0 | 0.3N以下 |
| 0.01mm | 513-404E | 513-404A | 513-404T | 0.8mm | 8μm | 0-40-0 | 0.3N以下 |
| 0.01mm | 513-474E | —— | —— | 0.8mm | 8μm | 0-40-0 | 0.3N以下 |
| 0.01mm | 513-464E | —— | —— | 0.8mm | 8μm | 0-40-0 | 0.3N以下 |
| 0.01mm | 513-415E | 513-415A | 513-415T | 1mm | 10μm | 0-50-0 | 0.2N以下 |
| 0.01mm | 513-477E | —— | —— | 1mm | 10μm | 0-50-0 | 0.2N以下 |
| 0.01mm | 513-426E | 513-426A | 1.5mm | 8μm | 0-25-0 | 0.4N以下 | |
| 0.002mm | 513-405E | 513-405A | 513-405T | 0.2mm | 3μm | 0-100-0 | 0.3N以下 |
| 0.002mm | 513-475E | —— | —— | 0.2mm | 3μm | 0-100-0 | 0.3N以下 |
| 0.002mm | 513-465E | —— | —— | 0.2mm | 3μm | 0-100-0 | 0.3N以下 |
| 0.002mm | 513-425E | 513-425A | —— | 0.6mm | 6μm | 0-100-0 | 0.4N以下 |
| 0.001mm | 513-401E | —— | —— | 0.14mm | 3μm | 0-70-0 | 0.3N以下 |
| 0.001mm | 513-471E | —— | —— | 0.14mm | 3μm | 0-70-0 | 0.3N以下 |
杠桿表使用注意事項：
千分表應固定在可靠的表架上，測量前必須檢查千分表是否夾牢，并多次提拉千分表測量桿與工件接觸，觀察其重復指示值是否相同。
測量時，不準用工件撞擊測頭，以免影響測量精度或撞壞千分表。為保持一定的起始測量力，測頭與工件接觸時，測量桿應有0.3~0.5mm的壓縮量。
測量桿上不要加油，以免油污進入表內，影響千分表的靈敏度。
千分表測量桿與被測工件表面必須垂直，否則會產生誤差。
杠桿千分表的測量桿軸線與被測工件表面的夾角愈小，誤差就愈小。如果由于測量需要，α角無法調小時(當α>15°)，其測量結果應進行修正。分析可知，當平面上升距離為α?xí)r，杠桿千分表擺動的距離為b，也就是杠桿千分表的讀數為b，因?yàn)閎>α，所以指示讀數增大。具體修正計算式如下：
α=bcosa 例 用杠桿千分表測量工件時，測量桿軸線與工件表面夾角α為30°，測量讀數為0.048mm，求正確測量值。
解α=bcosa=0.048×cos30°=0.048×0.866=0.0416(mm)
––此杠桿指示表適合于車間和計量室使用，特別適合于在平板上作比較測量，例如測形位公差及軸向或徑向跳動。
––雙向檢測，測量中指針可自動反向。
––指針連續順時針旋轉，極小的讀數誤差。
––對磁場不敏感
––內置7個紅寶石軸承
––滾珠軸承杠桿系統，測量桿旋轉達–240°。
––非常低的測量力

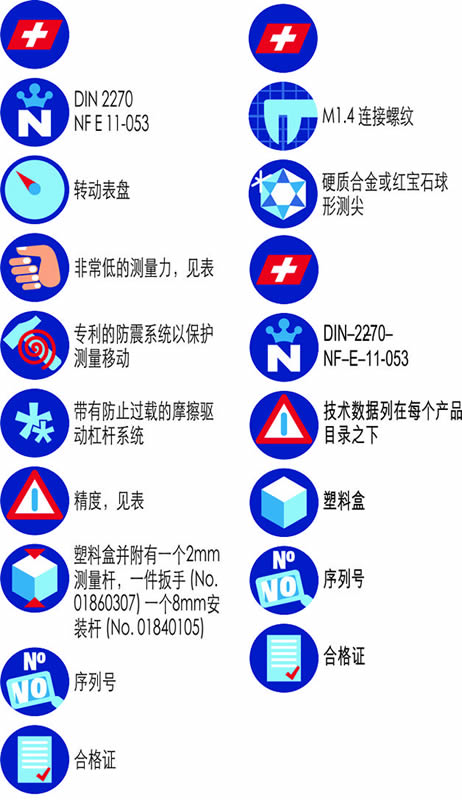

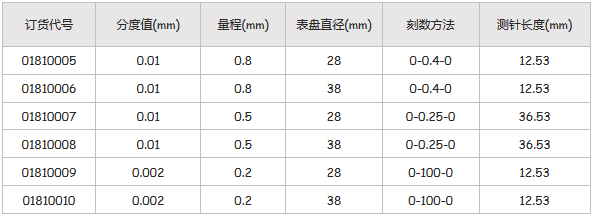

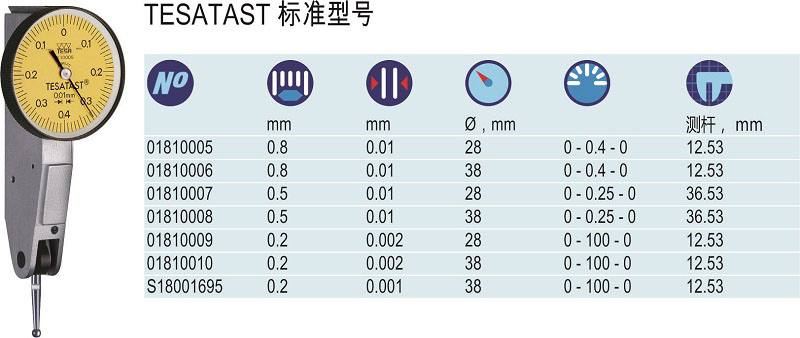

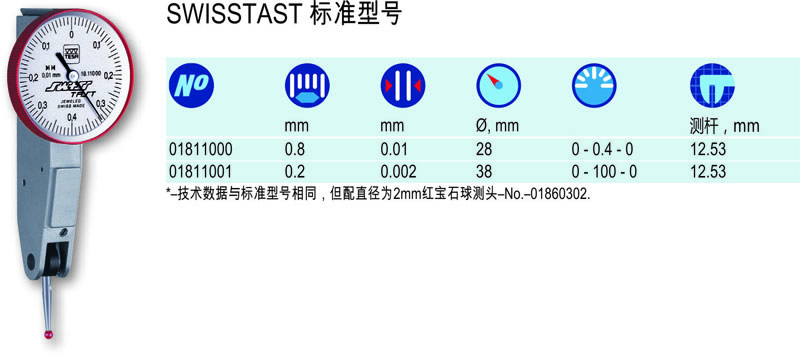

TESATAST標準型號

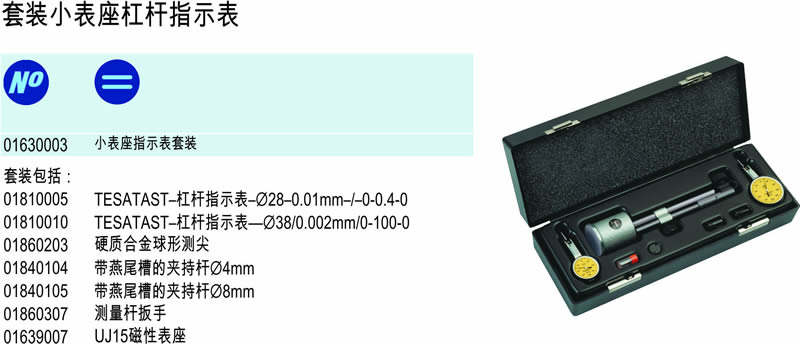

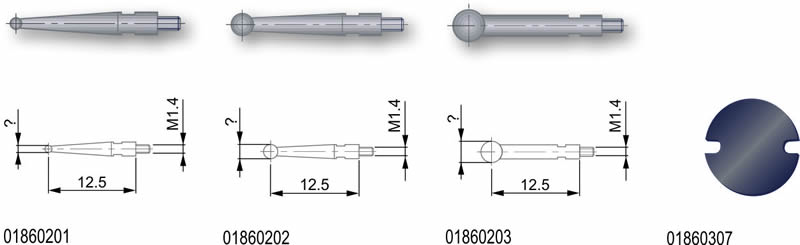

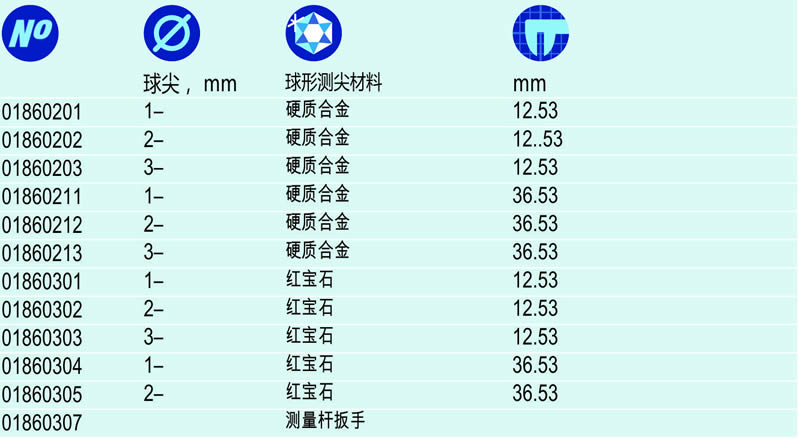

注意：每個TESATAST杠桿表的原裝測量桿與其他測量桿具有相同的標稱長度，只在測量桿球頭直徑上有所不同，可完全互換。
| |
|
