T12鋼由于含碳量高，淬火后有較多的過剩碳化物，按耐磨性和硬度適于制作不受沖擊負(fù)荷、切削速度不高、切削刃口不變熱的工具，如制作車床、刨床的車刀、銑刀、鉆頭；可制作鉸刀、擴(kuò)孔鉆、絲錐、板牙、刮刀、量規(guī)、切煙草刀、銼刀，以及斷面尺寸小的冷切邊模、沖孔模等。

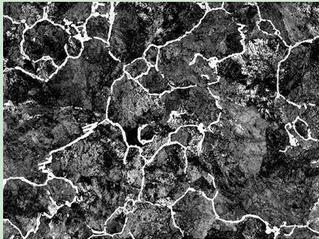

| 圖號(hào)：01 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：T12鋼 處理：退火 組織及說明：珠光體+網(wǎng)狀二次滲碳體 |

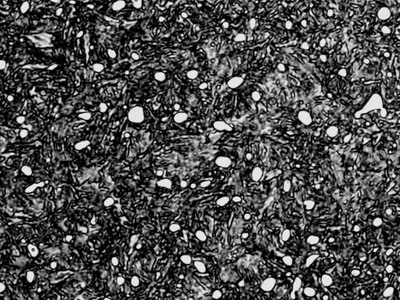

圖號(hào)：02 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：T12鋼 處理：淬火 組織及說明：馬氏體+未溶粒狀滲碳體 |
|

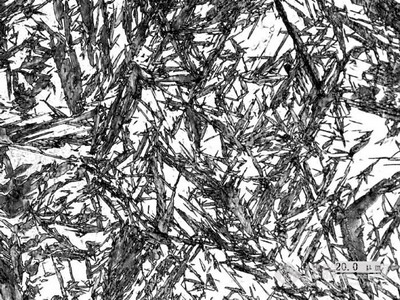

| 圖號(hào)：03 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：T12鋼 處理：淬火 組織及說明：粗大馬氏體+殘余奧氏體 |

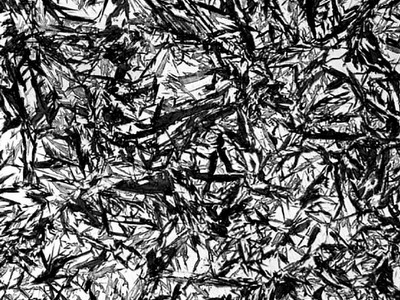

圖號(hào)：04 浸蝕劑：4%硝酸酒精 材料及狀態(tài)：T12鋼 處理：淬火+低溫回火 組織及說明： 回火馬氏體+殘余奧氏體 |
|
| |
|
? 請關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請保留鏈接: http://m.jmdakun.com/Steel-Knowledge/Microstructure-of-T12-steel.html
|
