不銹鋼牌號(hào)介紹 -- 310/310S/310H的性能及特點(diǎn)
310不銹鋼（UNS S31000）及其衍生牌號(hào)既有優(yōu)異的高溫性能，又有良好的延展性和焊接性。
310H（UNS S31009）的碳含量被限定在310碳含量范圍的下限之外，是高溫應(yīng)用所適用的牌號(hào)。
當(dāng)應(yīng)用環(huán)境溫度范圍低于通常所謂的“高溫”，且存在潮濕腐蝕物時(shí)，采用310S（UNS S31008）。與310H相比，310S較低的碳含量確實(shí)降低了其高溫強(qiáng)度。
310L是一系列的專利牌號(hào)，通常碳含量最大為0.03％，有時(shí)用于非常特殊的腐蝕性環(huán)境，如尿素生產(chǎn)。
與其他奧氏體不銹鋼一樣，310系列具有優(yōu)異的韌性，甚至在低至冷凍溫度的條件下依然保持良好韌性。
耐腐蝕性能
高鉻含量 - 旨在提高高溫性能 - 也使這些牌號(hào)具有良好的耐水溶液腐蝕性能。PRE約為25，耐海水腐蝕約為22°C，與316不銹鋼相似。在高溫使用環(huán)境中，它們表現(xiàn)出良好的抗氧化和抗?jié)B碳性能?？赡褪苁覝叵碌陌l(fā)煙硝酸以及高達(dá)425°C的熔融硝酸鹽。
除310L外，所有牌號(hào)的高碳含量確實(shí)使它們?nèi)菀装l(fā)生敏化，因此在高溫暴露或焊接后易發(fā)生晶間腐蝕。
310可能發(fā)生應(yīng)力腐蝕開(kāi)裂，但耐應(yīng)力腐蝕性能優(yōu)于304或316不銹鋼。
耐熱性能
310H具有良好的抗氧化性能，可在溫度高達(dá)1040°C的空氣中間歇使用，在溫度高達(dá)1150°C的環(huán)境中連續(xù)使用。具有良好的抗熱疲勞和循環(huán)加熱性能。廣泛用于高溫二氧化硫氣體環(huán)境。由于有碳化物析出，如果后續(xù)對(duì)材料的耐水溶液腐蝕性能有要求，則不推薦在425-860°C的溫度范圍內(nèi)連續(xù)使用，但在高于和低于此溫度范圍時(shí)，它通常表現(xiàn)良好。在650-900℃的溫度范圍容易發(fā)生σ相脆化。
310H的使用溫度通常在約800或900℃以上 - 高于304H和321的有效使用溫度。
熱處理
固溶處理（退火）
加熱至1040-1150°C并迅速冷卻，以獲得最大的耐腐蝕性。由于長(zhǎng)時(shí)間σ脆性相的析出，建議在高于650℃溫度下每使用1000小時(shí)后進(jìn)行固溶處理來(lái)恢復(fù)延展性。
這些牌號(hào)不能通過(guò)熱處理硬化。
焊接
焊接性能良好，適合所有標(biāo)準(zhǔn)焊接方法。對(duì)于熔焊，通常推薦采用310S不銹鋼焊條。規(guī)范對(duì)采用310焊條焊接310不銹鋼進(jìn)行了預(yù)評(píng)定。
“雙牌號(hào)認(rèn)證”
310H和310S通常以“雙重認(rèn)證”形式生產(chǎn) - 主要用于板材和管材。材料的化學(xué)和機(jī)械性能既符合310H也符合310S規(guī)范的要求。僅符合310或310/310S雙認(rèn)證的材料碳含量可能低于0.04％，不適合用于某些高溫應(yīng)用。
典型應(yīng)用
爐子配件、 燃油爐部件、 滲碳箱、 熱處理筐和夾具、 換熱器、 焊接填充焊絲和焊條等。
標(biāo)準(zhǔn)規(guī)范中規(guī)定的性能數(shù)據(jù)
ASTM A240 / A240M（310S和310H）和ASTM A 167（310）規(guī)定了扁平軋制產(chǎn)品（中厚板材，板材和卷材）的性能。 對(duì)于其他產(chǎn)品如相應(yīng)規(guī)格的管材和棒材，規(guī)定了類似但不一定相同的特性。

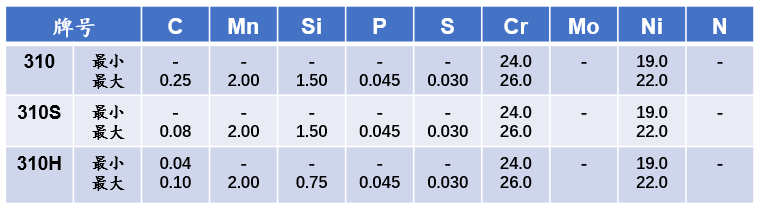

成分標(biāo)準(zhǔn)

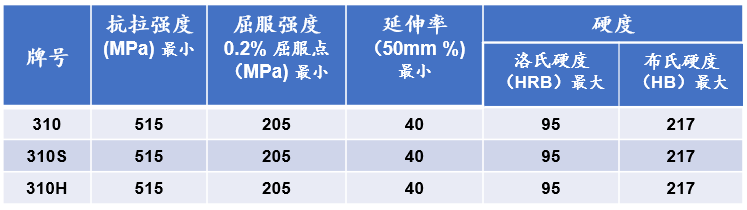

力學(xué)性能標(biāo)準(zhǔn)

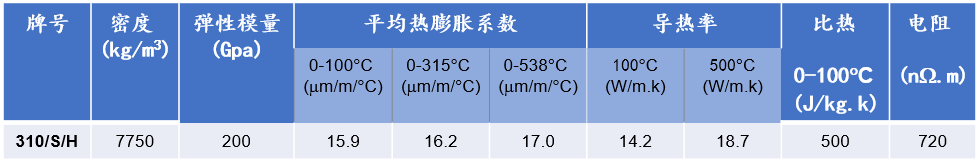

物理性能（退火狀態(tài)）

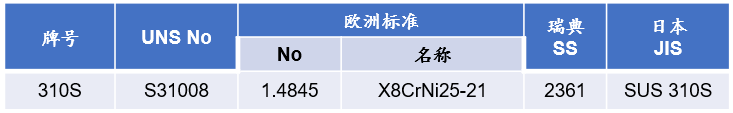

同一牌號(hào)的各標(biāo)準(zhǔn)對(duì)比
可能的替代牌號(hào)
304H -- 要求耐熱性能的應(yīng)用，但僅限于800°C。
321 -- 要求耐熱性能的應(yīng)用，也要求后續(xù)耐水溶液腐蝕能力，但僅限于900°C。
253MA -- 要求比310略高的抗高溫性能，更好的耐還原性硫化物能力，不易發(fā)生σ相脆化的應(yīng)用場(chǎng)合。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.jmdakun.com/Steel-Knowledge/310.html
|
