不銹鋼牌號介紹 -- 316/316L/316H 的性能及特點(diǎn)
316不銹鋼是標(biāo)準(zhǔn)的含鉬奧氏體不銹鋼，僅次于304不銹鋼的第二重要牌號。鉬賦予316不銹鋼優(yōu)于304牌號的綜合耐腐蝕性能，特別是在氯化物環(huán)境中耐點(diǎn)蝕和縫隙腐蝕的能力更強(qiáng)。通過熱和機(jī)械方法，很容易對該牌號進(jìn)行折彎或滾壓成型，焊接，釬焊和切割。316不銹鋼的奧氏體結(jié)構(gòu)使其具有出色的韌性，即使在低溫下也是如此。
316L是316不銹鋼的低碳牌號，有很強(qiáng)的抗敏化（晶界碳化物析出）能力，因此廣泛用于厚斷面焊接部件（約5mm及以上）。碳含量較高的316H和穩(wěn)定化牌號316Ti，在高溫下有一定的應(yīng)用。還有加氮強(qiáng)化的牌號如316N和316LN。
耐腐蝕性能
在各類大氣環(huán)境和許多腐蝕性介質(zhì)中表現(xiàn)優(yōu)異，通常比304不銹鋼耐腐蝕性能更強(qiáng)。在溫暖的氯化物環(huán)境中會發(fā)生點(diǎn)蝕和縫隙腐蝕，在約60°C以上會產(chǎn)生應(yīng)力腐蝕開裂。在室溫下的飲用水中，可耐受高達(dá)約1000mg / L氯化物而不發(fā)生點(diǎn)蝕，而在60℃的溫度下，可耐受的氯化物含量降低為約300mg / L。
316通常被認(rèn)為是標(biāo)準(zhǔn)的“海洋級”不銹鋼，但它不能完全抵抗海水的腐蝕。在許多海洋環(huán)境中，316也會發(fā)生表面腐蝕，通常為褐色銹跡，這通常與縫隙和表面粗糙有關(guān)。
316和316L的耐腐蝕性能通常沒有差異。
耐熱性能
具有良好抗氧化性能，間歇使用時溫度可達(dá)到870°C，連續(xù)使用溫度可至925°C。如果后續(xù)的耐水溶液腐蝕性很重要，則不建議在425-860°C的溫度范圍連續(xù)使用316。316L更耐碳化物析出，可在上述溫度范圍內(nèi)使用。316H在高溫下具有更高的強(qiáng)度，可用于溫度約500℃以上的結(jié)構(gòu)和承壓應(yīng)用，但鈦穩(wěn)定化牌號316Ti通常是更合適的選擇。
熱處理
固溶處理（退火）
加熱至1010-1120°C并迅速冷卻。這些牌號不能通過熱處理硬化。
焊接
具有優(yōu)異的焊接性能，適合所有標(biāo)準(zhǔn)的熔合方法，無論是否含有填充金屬。AS 1554.6 對采用316焊條焊接316和316L焊條（或其高硅牌號）焊接316L進(jìn)行了預(yù)評定。采用316焊條的厚斷面焊接部分需要進(jìn)行焊后退火以獲得最大的耐腐蝕性能，316L不需要這樣做。對于厚截面部件的焊接，316Ti也可用來替代316。
機(jī)加工
316不銹鋼有切削性能改進(jìn)型牌號Ugima，產(chǎn)品形式為圓棒和空心棒材。Ugima機(jī)加工性能明顯優(yōu)于標(biāo)準(zhǔn)316或316L，機(jī)加工速度更快，刀具磨損較小。
“雙牌號認(rèn)證”
316和316L常常有“雙牌號認(rèn)證”，特別是板材，管材和圓棒。這些產(chǎn)品的化學(xué)成分和機(jī)械性能符合316和316L兩者的標(biāo)準(zhǔn)規(guī)范。對于高溫應(yīng)用，這種雙牌號認(rèn)證產(chǎn)品可能不被接受。
典型應(yīng)用
食品加工設(shè)備， 實(shí)驗(yàn)室設(shè)備， 建筑鑲板、欄桿和裝飾， 船配件， 化學(xué)容器， 換熱器， 采礦，采石和水過濾的濾網(wǎng)， 螺紋緊固件，彈簧等。
標(biāo)準(zhǔn)規(guī)范中規(guī)定的性能數(shù)據(jù)
ASTM A240/A240M 規(guī)定了扁平軋制產(chǎn)品（中厚板，薄板和卷材）的性能。 對于其他產(chǎn)品如相應(yīng)規(guī)格的管材和棒材，規(guī)定了類似但不一定相同的特性。

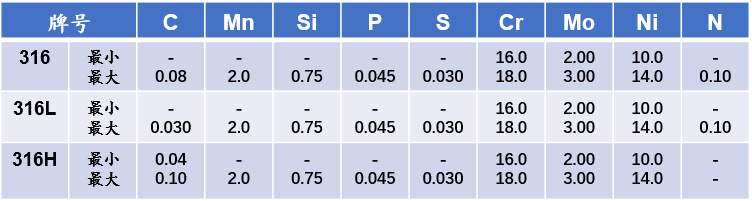

成分標(biāo)準(zhǔn)

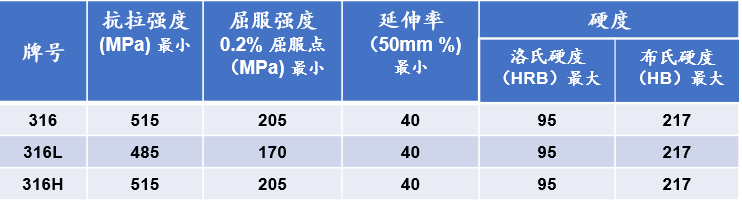

力學(xué)性能標(biāo)準(zhǔn)
對316H還有晶粒尺寸要求：No.7或更粗大

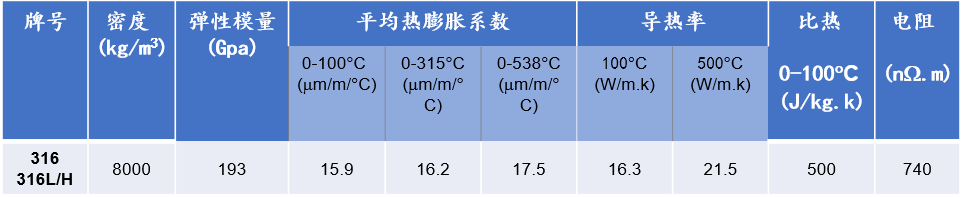

物理性能（退火狀態(tài)）

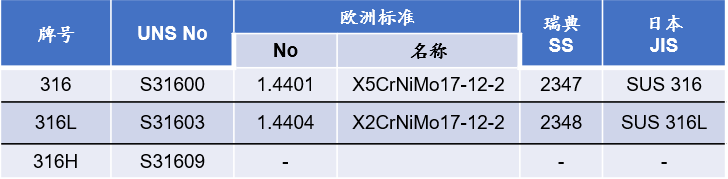

同一牌號的各標(biāo)準(zhǔn)對比
可能的替代牌號
316Ti -- 600°C-900°C溫度范圍需要較好的耐熱性能時采用。
316N -- 比標(biāo)準(zhǔn)316不銹鋼強(qiáng)度更高。
317L -- 與316L相比，耐氯化物腐蝕性能更好，耐應(yīng)力腐蝕開裂性能類似。
444 -- 鐵素體牌號，薄規(guī)格板卷成本較低。
904L-- 高溫下耐氯化物腐蝕性能高得多，成形性良好。
2205--高溫下耐氯化物腐蝕性能高得多，強(qiáng)度較高。
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://m.jmdakun.com/Steel-Knowledge/316.html
|
