鋼件加熱到臨界點(diǎn)Ac3或Acm以上的溫度，保溫一定的時(shí)間(見(jiàn)奧氏體化)，然后在空氣中冷卻的金屬熱處理工藝。其工藝簡(jiǎn)單，操作方便，生產(chǎn)周期短，成本低，是一種經(jīng)濟(jì)的金屬熱處理工藝。它可作為預(yù)備熱處理，亦可作為最終熱處理而廣泛應(yīng)用于工業(yè)生產(chǎn)。
從實(shí)質(zhì)上說(shuō)，鋼的正火是鋼退火的一種特殊情況。由于正火的冷卻速度比退火的冷卻速度快，所獲得的珠光體片層間距較小，組織較細(xì)，因而其硬度和強(qiáng)度也較高。
適用范圍 正火只適用于碳素鋼和低、中合金鋼，而不適用于高合金鋼。因?yàn)楦吆辖痄摰膴W氏體非常穩(wěn)定，在空氣中冷卻也將得到馬氏體組織。對(duì)共析碳素鋼來(lái)說(shuō)，正火可得到索氏體組織；對(duì)亞共析或過(guò)共析鋼，正火組織中還有先共析鐵素體或先共析滲碳體，但與相應(yīng)的退火組織比較，先共析相的量較少。
目的和用途 主要是為了改善鋼的品質(zhì)，包括：(1)對(duì)于低碳鋼和低合金鋼，正火可以提高其硬度，以改善切削性。(2)對(duì)于中碳鋼，正火可代替調(diào)質(zhì)處理，為高頻淬火做組織準(zhǔn)備，并可減少鋼件的變形和降低加工成本。(3)對(duì)于高碳鋼，正火可消除網(wǎng)狀滲碳體組織，便于球化退火。(4)對(duì)于大型鋼鍛件或截面有急劇變化的鋼鑄件，可用正火代替淬火，以減少變形開(kāi)裂傾向，或?yàn)榇慊鹱龊媒M織準(zhǔn)備。(5)對(duì)于鋼的淬火反修件，可通過(guò)正火消除過(guò)熱影響，以便能重新淬火。(6)用于鑄鐵件以增加基體的珠光體量，提高鑄件的強(qiáng)度和耐磨性。
工藝參數(shù) 主要有：
(1)加熱溫度低碳鋼為Ac3+(100～150)℃；中碳鋼為Ac3+(50～100)℃；高碳鋼為Acm+(30～50)℃。

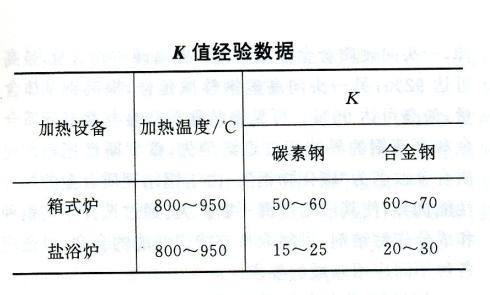

(2)加熱時(shí)間(s) %26tau;=KD 式中D為工件厚度，mm；K為系數(shù)，工廠經(jīng)驗(yàn)數(shù)據(jù)如表。
(3)冷卻方式。為了獲得不同的組織，采用不同的冷卻方式。一般在靜止空氣中冷卻。如果工件很大，可采用吹風(fēng)或噴水霧的方法冷卻。工件散開(kāi)放置以控制冷卻速度，最好有專用空冷床或吊架。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.jmdakun.com/Steel-Knowledge/Normalizing-of-steel.html
|
