精密鋼管測量用的 千分尺，你真的用對了嗎？
作為精密測量工具，千分尺（又稱螺旋測微器）被廣泛用于精密鋼管和精密機械部件的加工之中。并被業內人所熟知著，然而測量值本就不是個絕對值，只有正確使用了測量工具才能無窮大的去接近他的真身。。。
正確使用千分尺第一步：
千分尺的選型
千分尺分為數顯型，機械型（非數顯），防水防油型，通用型，專用型，大型，快速測量型，超高精度型等等，在使用前，需要仔細確認類型，測量范圍，精度或其他規格。

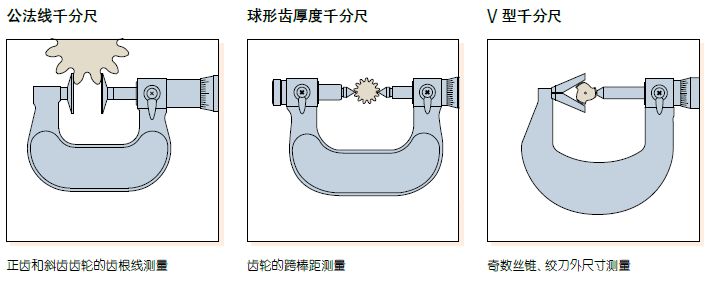

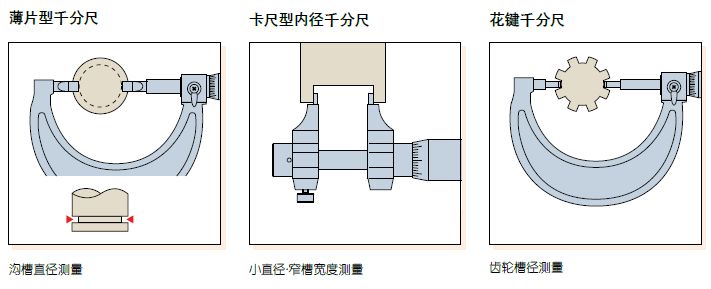

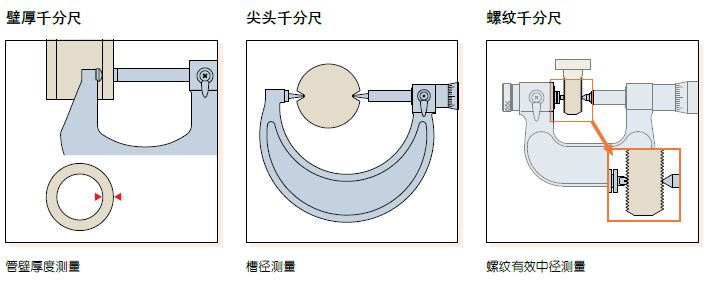

專用型千分尺：
刻度的正確讀取
在使用機械型千分尺（非數顯型）時，讀數方面常常會存在誤區，以至于影響到測量值的準確獲得。正確掌握刻度的讀取方式，提升讀數的準確性非常關鍵。
1
刻度的正確讀取

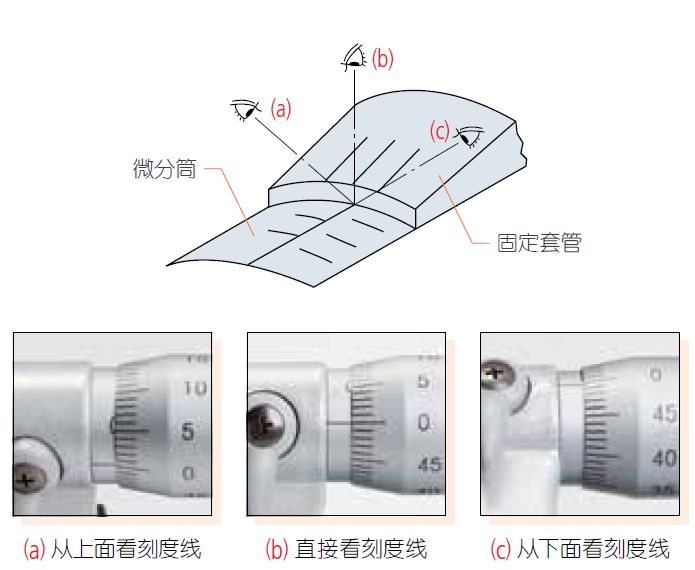

在讀取微分筒刻線時，正確的姿勢即為：直視基準線。如下圖示例：
2
標準型千分尺刻度的讀取
標準型千分尺：

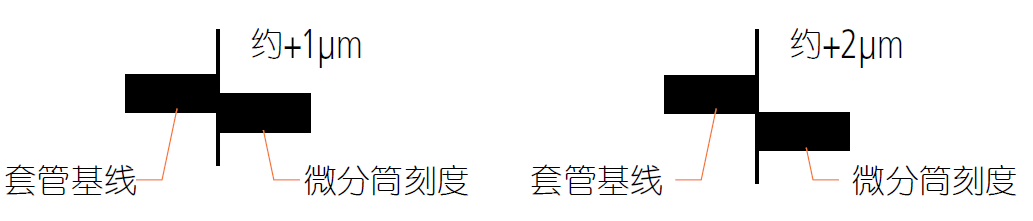

通常情況下，可以像上圖那樣讀取到分度值0.01mm，也可以像下圖所示那樣，讀取分度值到0.001mm。
3

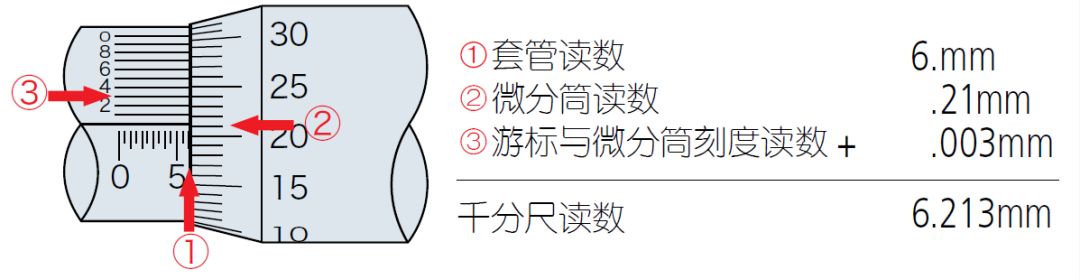

帶有游標千分尺的刻度讀取
帶有游標時(分度值0.001mm)：
帶游標的千分尺是指在套管基線的上面帶有游標刻度。
注意：當指引線在兩個刻度之間的位置時(如圖位置②，21和22)，讀取為0.21毫米。
當游標尺刻度與其中一個微刻度對齊時（如圖位置③），讀取為0.003毫米。
4

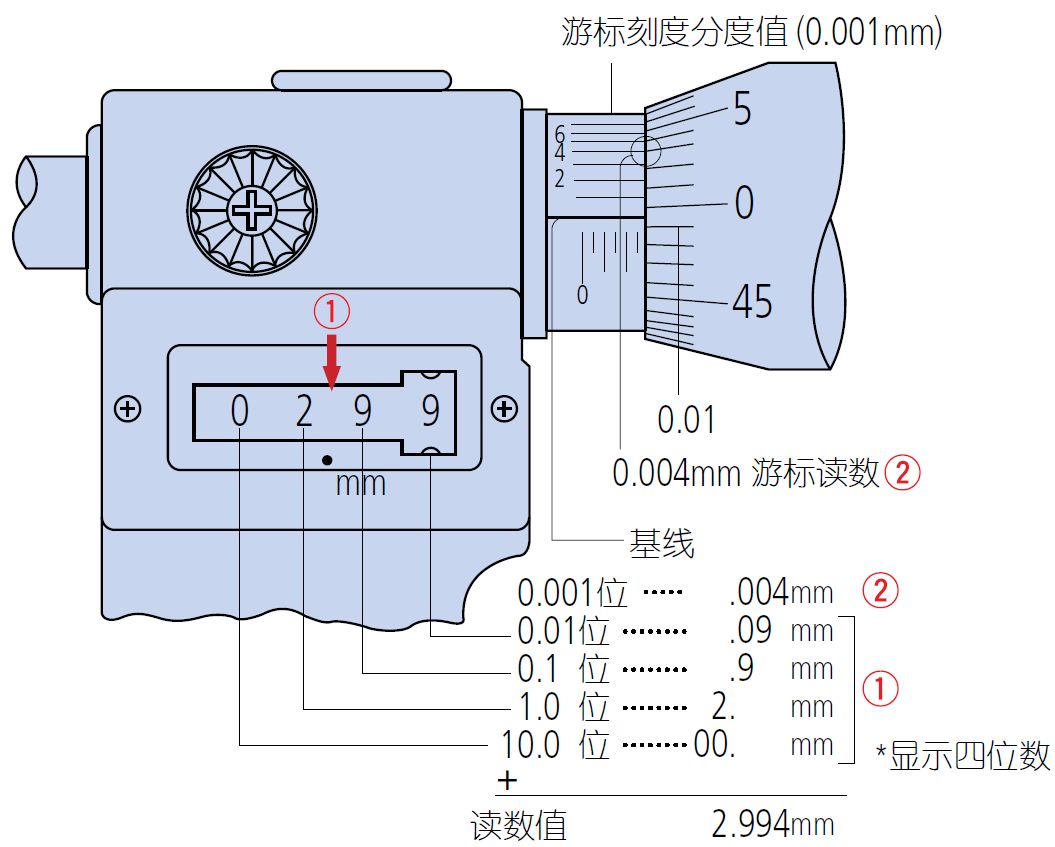

計數型千分尺的讀取

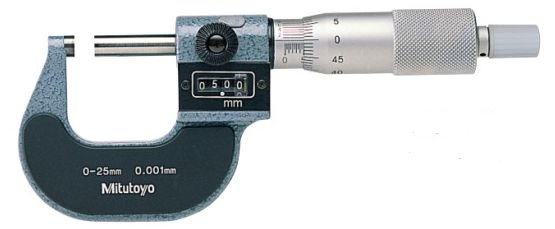

帶計數器型千分尺：
注意： ②0.004mm是游標刻度線對應一個微分刻度線時的讀數。
溫度的影響
測量前，為了避免溫度帶來的影響，千分尺和被測工件應放置在室溫下足夠長的時間，使其溫度均衡。
雖如此，在使用千分尺的過程中，手溫對千分尺的影響常常會被忽視。

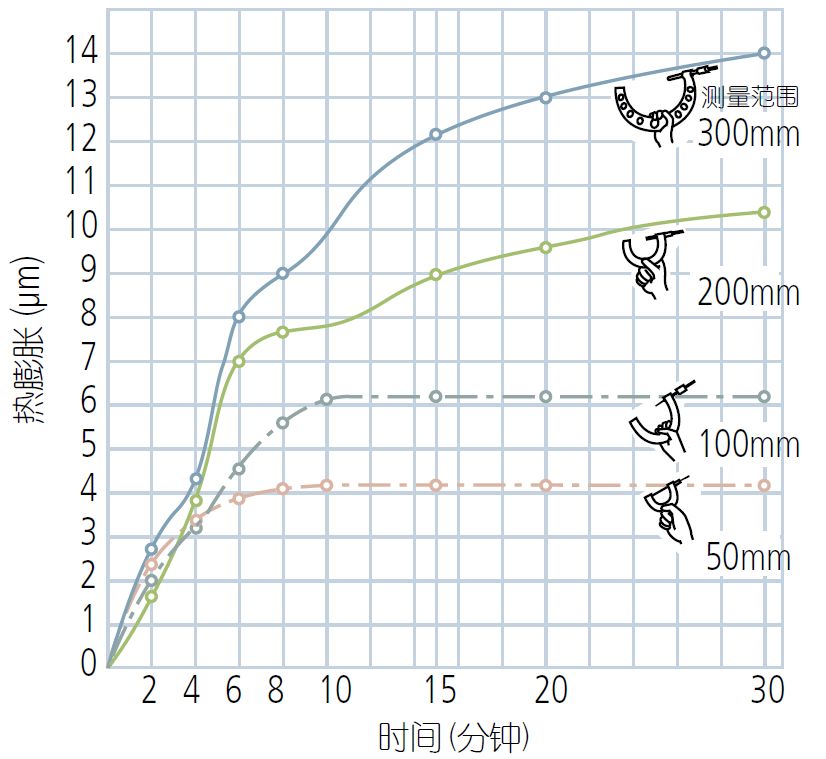

當手持千分尺進行測量時，由于手在握住千分尺框架時，會將手的熱量傳給測量工具，從而導致明顯的測量誤差（如下圖實驗結果）。
(請注意上圖顯示是比較典型的影響結果，
并非僅限這樣的結果)
如上圖所示，千分尺隨著手持時間的增長，熱膨脹值也隨之越大。
由此，
①測量時如果必須手持千分尺，則盡量減少接觸時間。
②減少上述溫度影響，也可選擇安裝一個熱絕緣體或可戴一副手套。

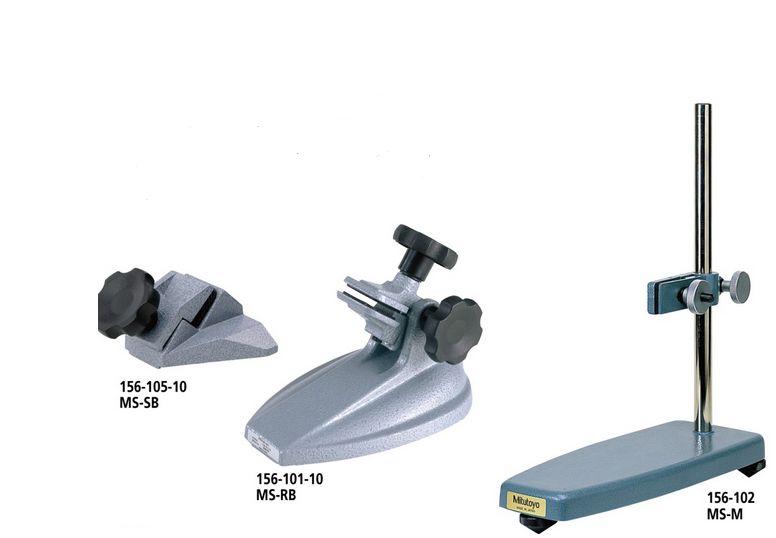

③可以選用專用的千分尺臺架。
支撐臺架的影響

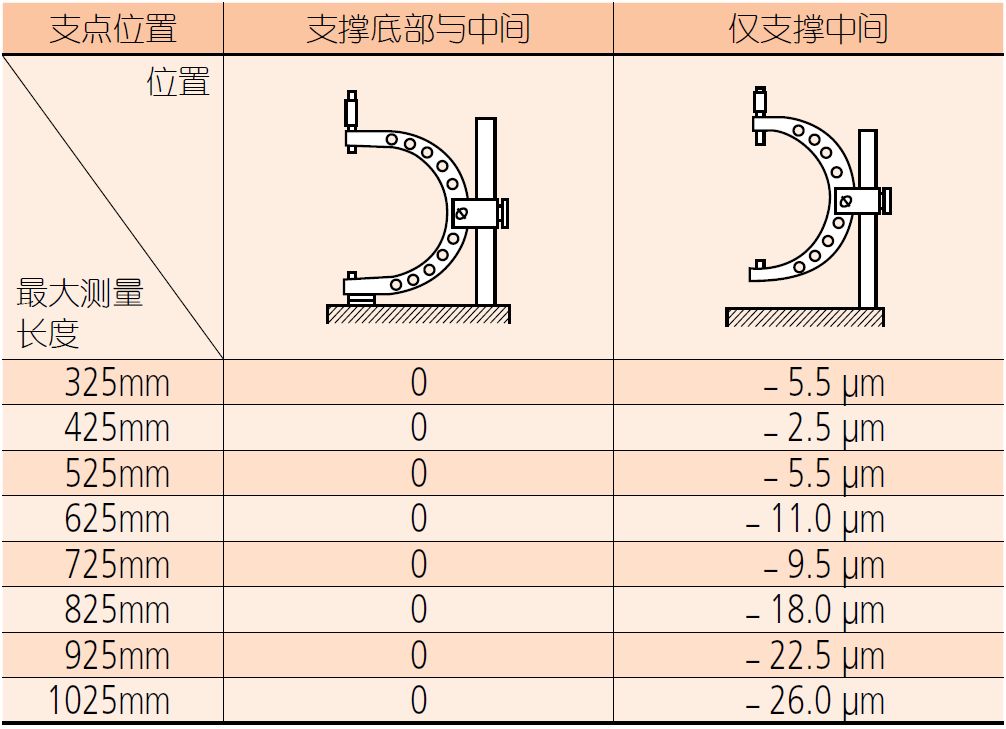

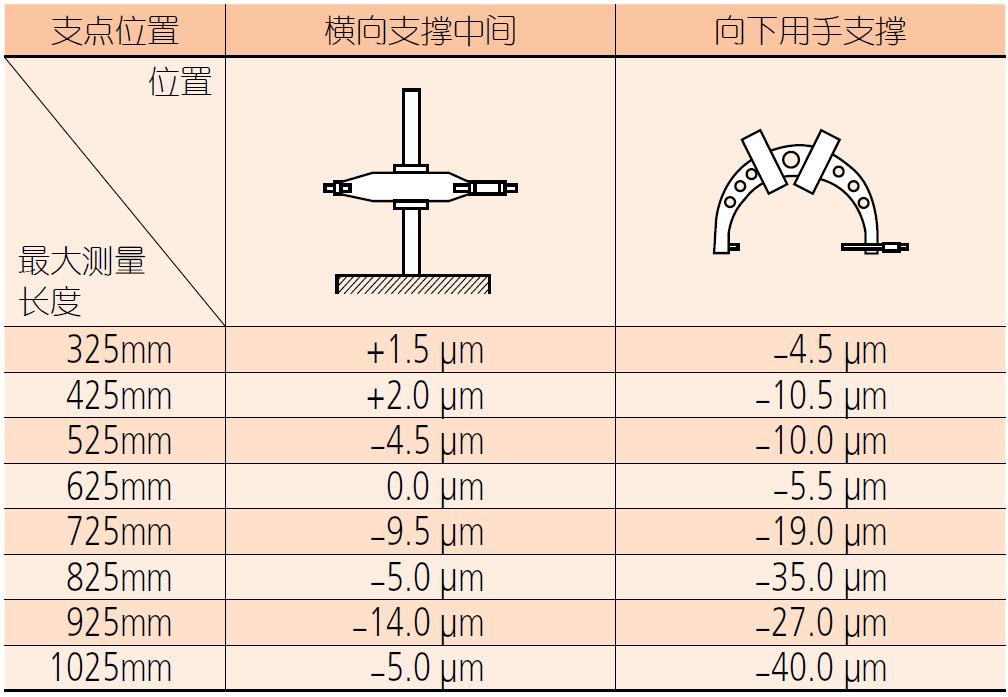

臺架的支撐點的選擇對測量結果也會產生不同的影響：
使用臺架時，支點位置的選擇和千分尺的姿勢對測量結果會產生不同程度的影響。如下圖表所示。因此，在確定測量的姿勢后，需要進行基點對準再行使用。
其他一般注意事項
1

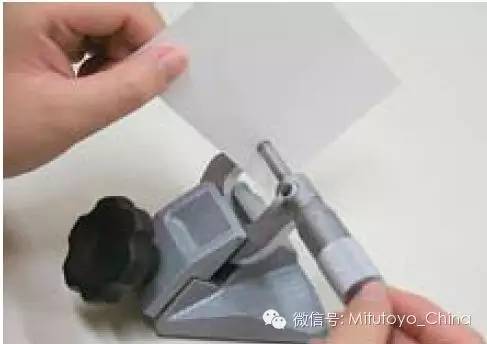

測量前調整起點(零)，且使用前應先校零位，采用不起毛的紙去拭擦測砧和測微螺桿的測量面。
2
作為日常保養的一部分，擦去環境周圍和測量面上的任何灰塵、碎屑和其他碎片。此外，用干布仔細拭擦任何污漬和指紋?！ ?/p>
3
正確使用測力裝置，以便在正確的測力下進行測量。注意：測量面接觸工件和其后的測量，一定要使用測力裝置并防止快速?zèng)_擊工件。
4

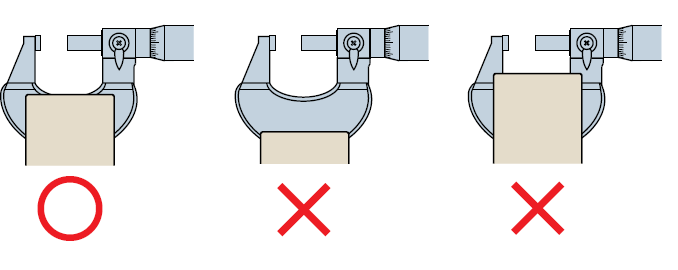

當將千分尺安裝到千分尺的臺架時，臺架應該固定夾緊在千分尺邊框的中心。但不要夾得太緊。
5
注意千分尺不要摔落或碰撞任何東西。不要過度用力旋轉千分尺測微螺桿。如果感覺意外誤操作導致千分尺可能已損壞，使用前需要進一步檢查其精度?！ ?/p>
6
經過存放很長時間后或有保護性油膜，用在抗腐蝕的油中浸泡過的布輕輕拭擦千分尺。
7
存放時注意事項
△存儲時避免陽光直射。
△ 存儲在通風性良好、低濕度的場所。
△存儲在沒有灰塵的場所。
△ 如果存放在箱子或其它容器中，箱子或容器不能放在地上。
△ 存放期間，測量面之間應該留有0.1mm到1mm的空隙。
△不要將千分尺在夾緊的狀態下存放。
△防磁。
| |
|
