1.等溫淬火
高碳鉻軸承鋼經(jīng)等溫淬火后組織為：下貝氏體+（少量馬氏體）+未溶解碳化物+殘留奧氏體（通常認(rèn)定＜3％）。嚴(yán)格意義上來(lái)講，不存在百分之百的貝氏體轉(zhuǎn)變。
2.對(duì)比優(yōu)點(diǎn)
和一般（馬氏體）淬火比較，高碳鉻軸承鋼采用等溫淬火具有：
（1）產(chǎn)品高的尺寸穩(wěn)定性。
（2）產(chǎn)品優(yōu)良的力學(xué)性能，抗彎曲強(qiáng)度，沖擊韌性，熱應(yīng)力低，變形小。
（3）產(chǎn)品淬火后零件表面呈壓應(yīng)力，從而提高了軸承的使用壽命和可靠性，可使用于工作條件惡劣，受高沖擊負(fù)荷的鐵路，軋機(jī)，礦山，采煤，鉆機(jī)等條件下工作。
（4）產(chǎn)品馬氏體及貝氏體對(duì)比產(chǎn)品馬氏體組織強(qiáng)度高，但韌性低，畸變量大。
3.毛坯材料
采用等溫淬火時(shí)，毛坯需經(jīng)碳化物細(xì)化處理，通常選用正火和快速退火，要求退火組織為1～2級(jí)，GCr18Mo/GCr15/SKF退火硬度為179～217HBS。
4.等溫條件
設(shè)備懸選擇鹽浴輥棒爐，型號(hào)為850mm×850mm×300mm。鹽槽容量60t，鹽槽配比50％KNO3+50％NaNO2，鹽槽溫度(230±5)℃，等溫時(shí)間4～5h。
5.徑向尺寸規(guī)律

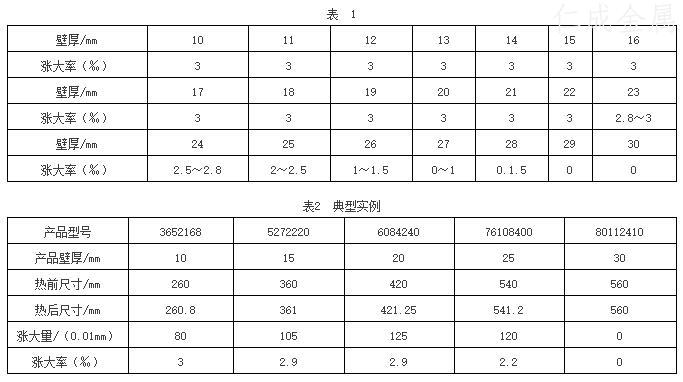

壁厚與長(zhǎng)大率之間的關(guān)系如表1所示，表2位典型實(shí)例。
以上產(chǎn)品通過(guò)權(quán)威機(jī)構(gòu)化驗(yàn)，產(chǎn)品組織及硬度均符合GB/T1255—2014標(biāo)準(zhǔn)。
6.漲大分析
從表1、表2中可以看出GCr15鋼軋機(jī)軸承套圈在經(jīng)過(guò)BL等溫淬火后尺寸沿直徑方向漲大，20mm壁厚以內(nèi)平均漲大率在3‰左右，隨著產(chǎn)品壁厚的增加漲大率逐漸降低，只要把控好生產(chǎn)控制漲大是非常有規(guī)律性和穩(wěn)定性的。漲大原因是貝氏體轉(zhuǎn)變?cè)诘葴剡^(guò)程中發(fā)生，零件的表面與心部幾乎同時(shí)發(fā)生轉(zhuǎn)變，在轉(zhuǎn)變過(guò)程中由于大量奧氏體存在，奧氏體在像BL轉(zhuǎn)變時(shí)的體積膨脹得以較順利的進(jìn)行，使的軸承零件BL淬火后整體尺寸漲大。
7.結(jié)語(yǔ)
目前國(guó)內(nèi)許多軸承廠家還沒(méi)有完全掌握軸承套圈的等溫貝氏體漲大規(guī)律，導(dǎo)致車工給磨工加工留量時(shí)把握不準(zhǔn)，增加磨削量，磨削次數(shù)，增加生產(chǎn)成本，甚至造成產(chǎn)品報(bào)廢。精確把握產(chǎn)品的漲大規(guī)律對(duì)降低生產(chǎn)成本，提高生產(chǎn)效率有很大幫助。
當(dāng)然掌握漲大規(guī)律減少磨削留量也要結(jié)合熱處理后產(chǎn)品的變形控制，減少磨削留量后一定要嚴(yán)格控制熱處理后的橢圓，要雙方結(jié)合好才能有效的控制磨削留量降低磨加工成本，提高生產(chǎn)效率。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://m.jmdakun.com/Steel-Knowledge/Rolling-mill-bearing-bath-bainite-hardening-up-shape-analysis.html
|
