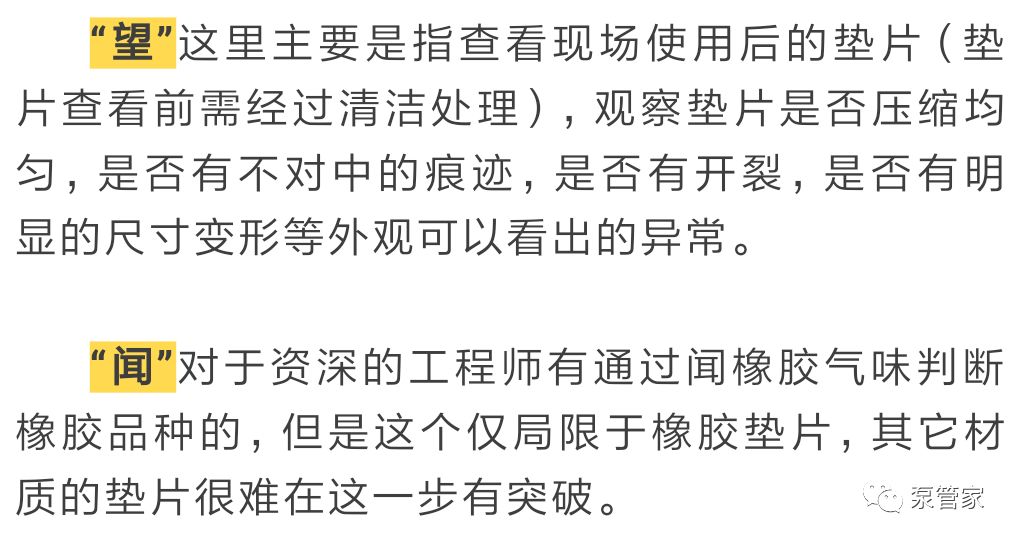

管道或設備法蘭發生泄漏時要如何快速并正確地給出解決方案，這是困擾大部分工程師的難題。中醫看病講究“望聞問切”，其實工程師也可按照“望聞問切”這4個步驟來判斷或解決墊片泄漏問題。

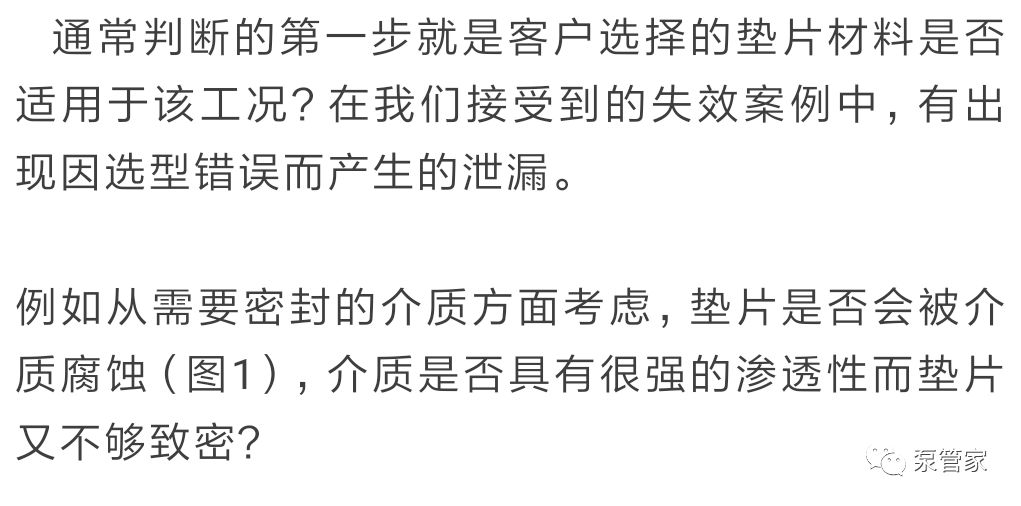

圖1 墊片被單體介質腐蝕發生爆米花效應

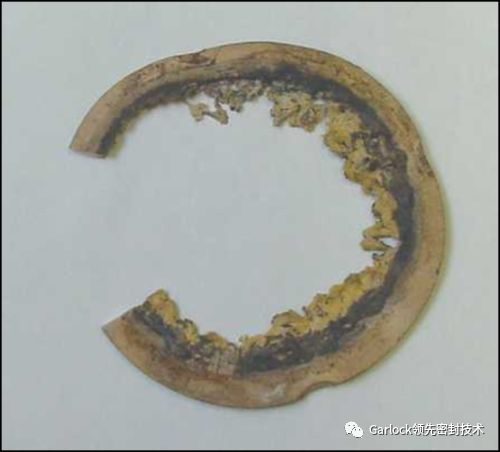

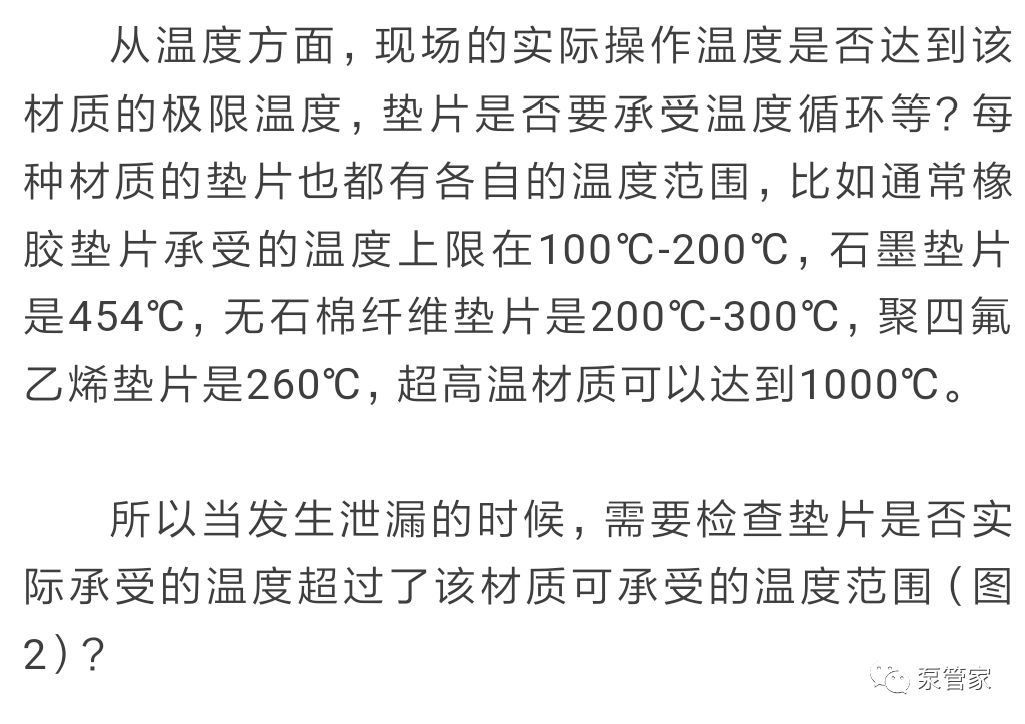

圖2 石墨墊片石墨部分被高溫氧化

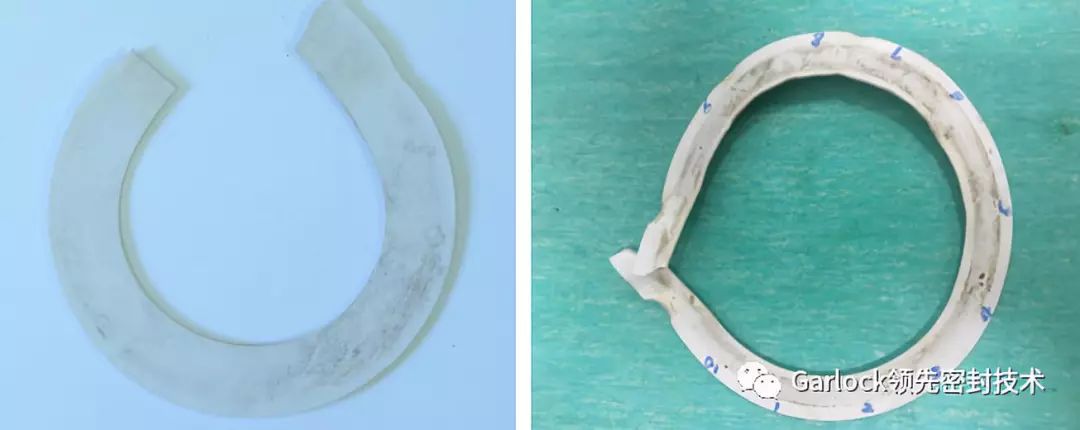

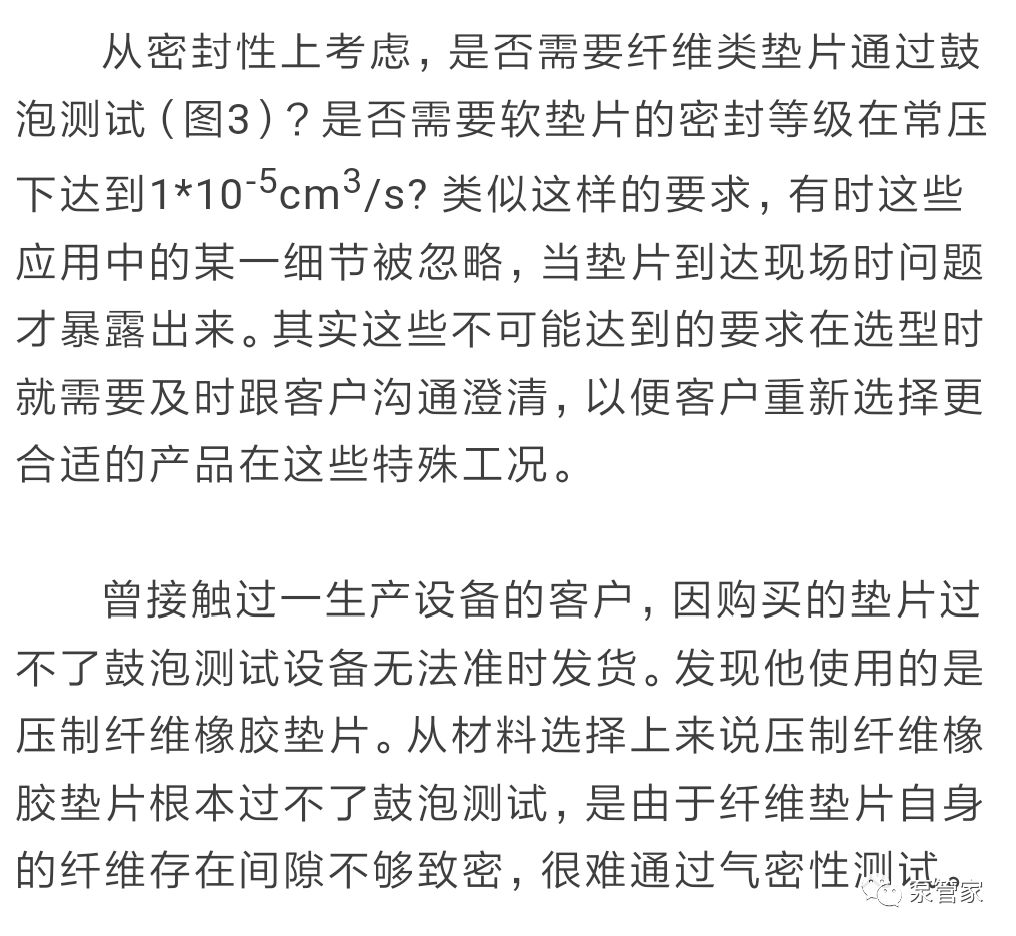

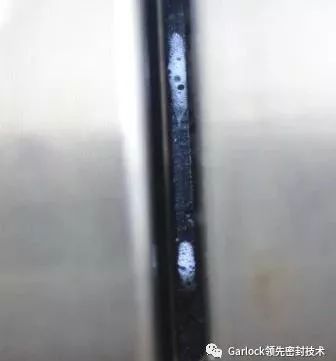

圖3 壓制纖維橡膠墊片在鼓泡測試中泄漏

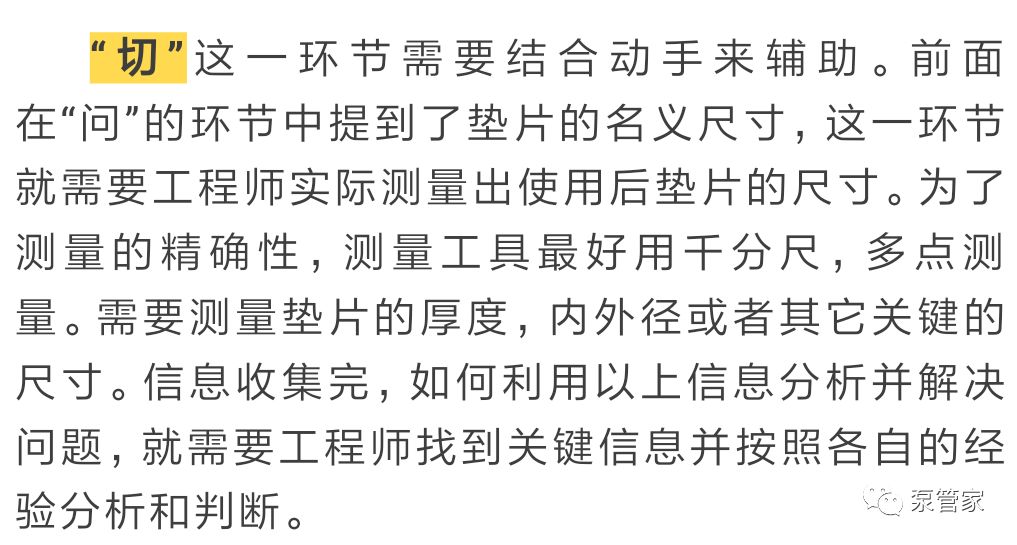

當墊片的選型沒有問題的時候，就需要利用實際測量的墊片尺寸信息來分析失效原因。比如利用使用后的墊片厚度結合名義厚度就可以計算出墊片的實際壓縮率，通過壓縮率就可以判斷墊片是否過壓或者壓應力不足或者壓縮不均勻。
因為每種類型的墊片都有一個壓縮范圍，如一般橡膠墊片的壓縮率在20%-45%，無石棉纖維的壓縮率在7%-17%，改性聚四氟乙烯墊片的壓縮率7%-40%（因填充料和加工方式不一樣，所以壓縮率范圍較大），膨體四氟的壓縮率可以達到60%-80%。超過最大壓縮率墊片就會壓裂（見圖4）；
圖4 墊片過度壓縮導致墊片壓潰
達不到規定的最小壓縮率，墊片就會因載荷不足（見圖5）從而達不到上緊密封的效果。墊片載荷不足或壓縮不均勻（見圖6）都容易引起墊片受內壓吹出，從而產生泄漏。
圖5壓縮載荷過低引起墊片吹出 圖6 壓縮不均勻?qū)е聣|片吹出
以上這些案例都屬于因墊片壓縮不當而造成的泄漏。這種類型的失效有多種原因，包括但不限于不正確的安裝程序。為了避免因安裝不當導致的墊片泄漏，我們需要安裝人員嚴格按照墊片廠家推薦的安裝指導來安裝墊片。

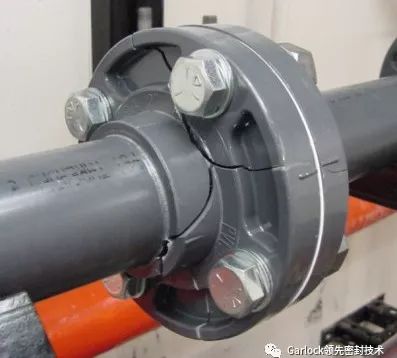

安裝指導一般包括如何清理法蘭表面，如何上緊螺栓以及墊片需要的扭矩值（除非金屬法蘭外）等要求。在此需要特別說明一下非金屬（PVC,FRP,搪玻璃等）管道或法蘭，在保證墊片達到密封效果的前提下，需要按照設備或法蘭生產商提供的扭矩值上緊。否則很容易出現墊片尚未上緊而法蘭已因過度上緊而被壓裂的情況，如下圖（圖7）。
泵系統設計對密封性能的影響
料函的壓力可以用如下公式預估: P=(P排出-P吸入)/3+ P吸入
填料函底部的壓力將高于吸入壓力，但遠遠低于排出壓力，請注意此計算是對填料函壓力的保守估計，可通過泵的設計進一步降低。

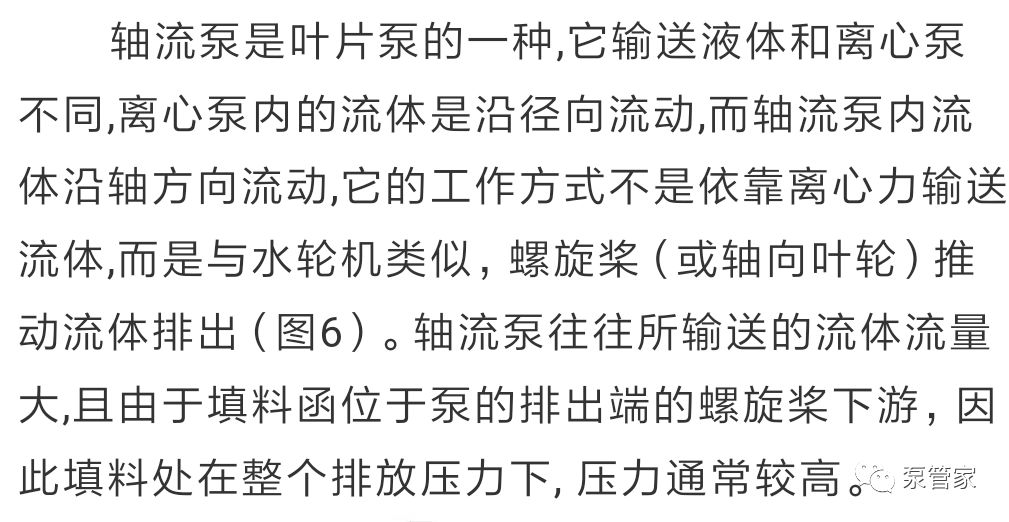

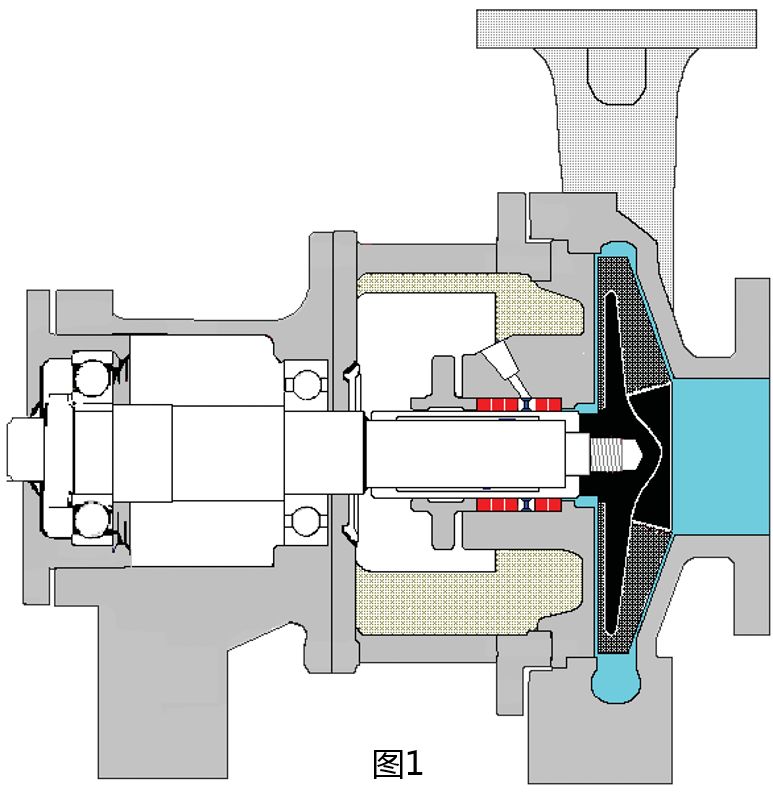

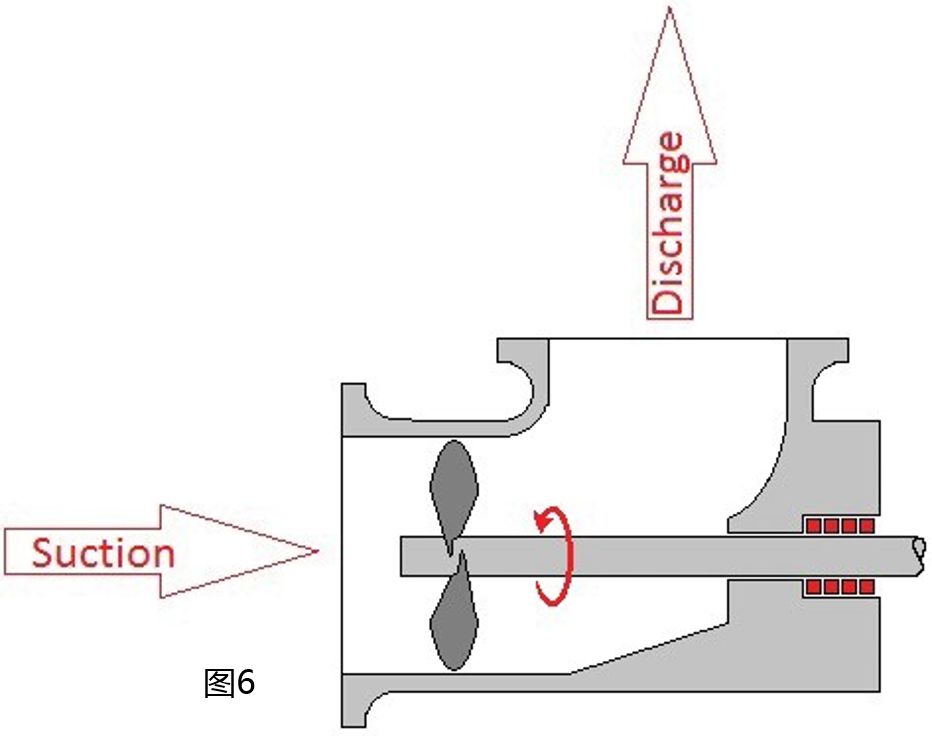

上圖填料函中有一個孔用作注入清潔流體， 清潔流體將物料介質中的顆粒物沖回到泵腔中以保護填料免受磨損。當清潔流體的注入壓力超過填料函底部的壓力，一些清潔流體會進入泵腔中，一些會泄漏到大氣中， 推薦的沖洗壓力比填料函底部的壓力大15-30PSI（1-2bar）。此外，注入的清潔流體還用于潤滑和冷卻填料，該填料受到摩擦熱并防止空氣進入泵，摩擦熱和空氣降低了泵的流量和操作效率。

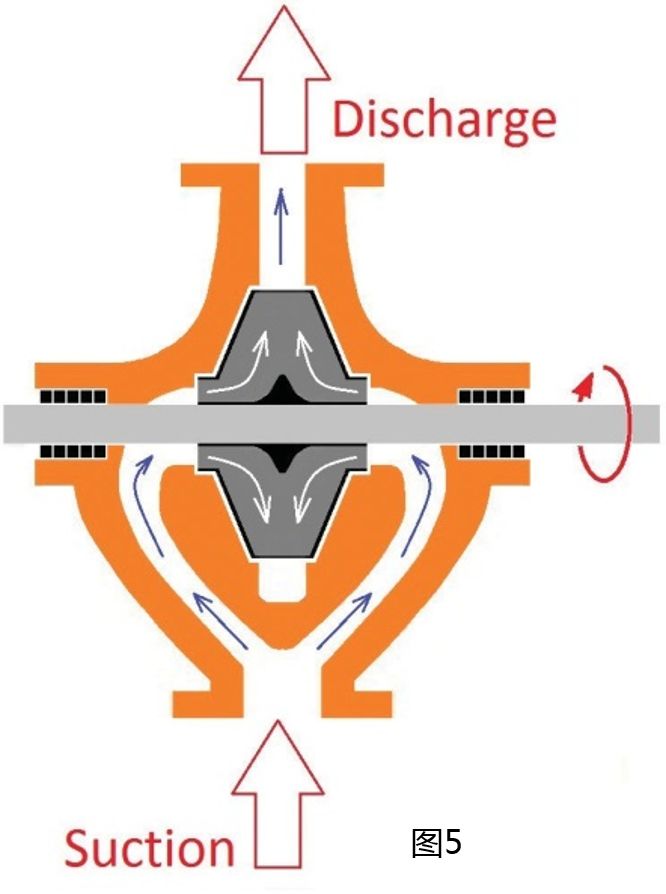

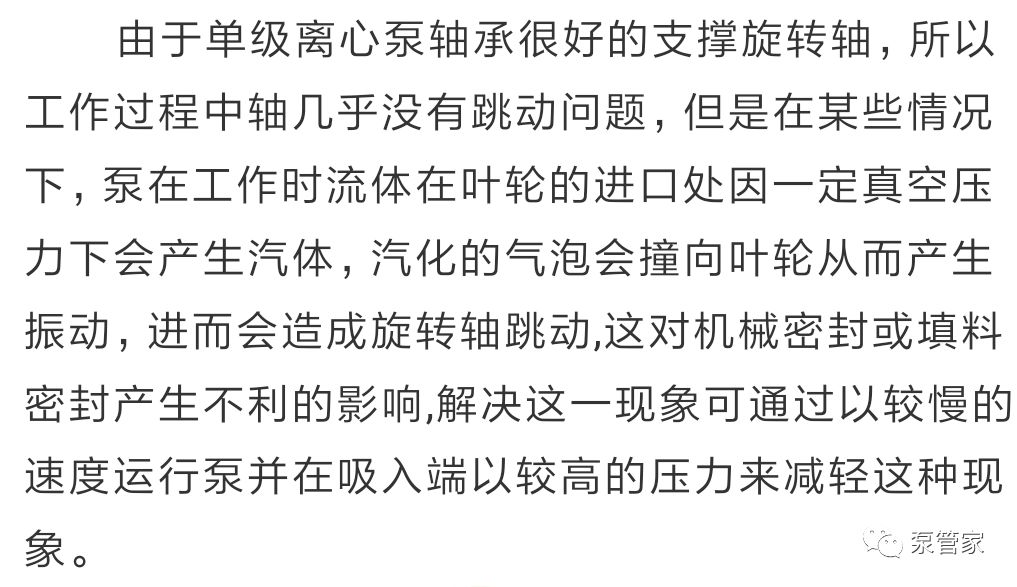

單級離心泵

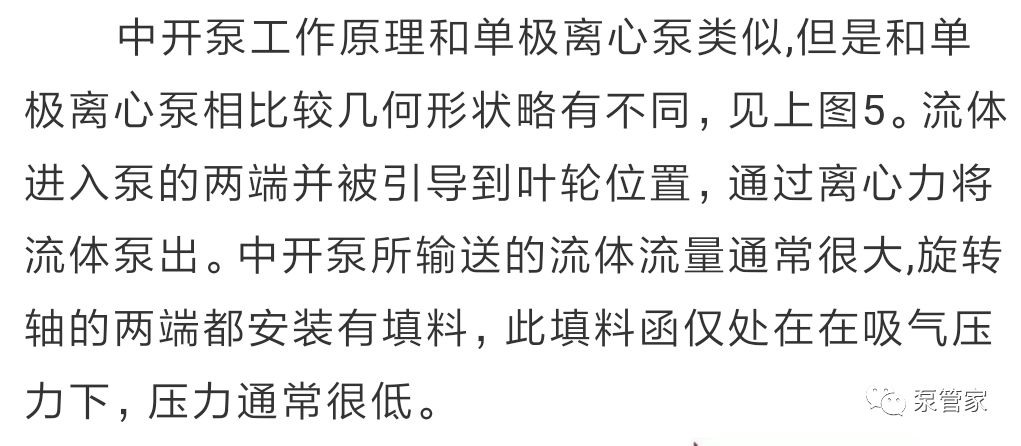

中開泵

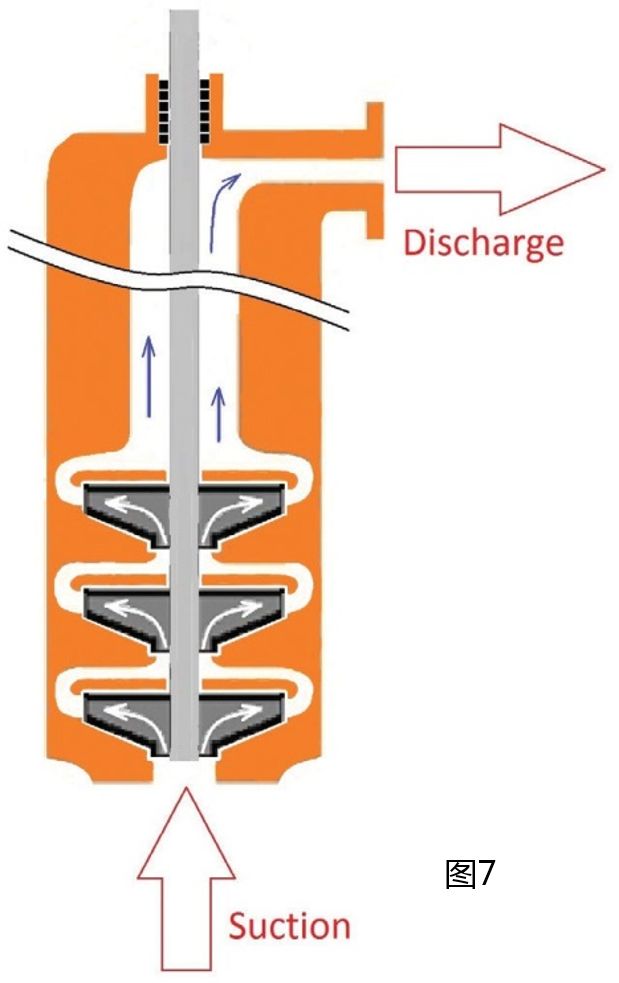

立式泵

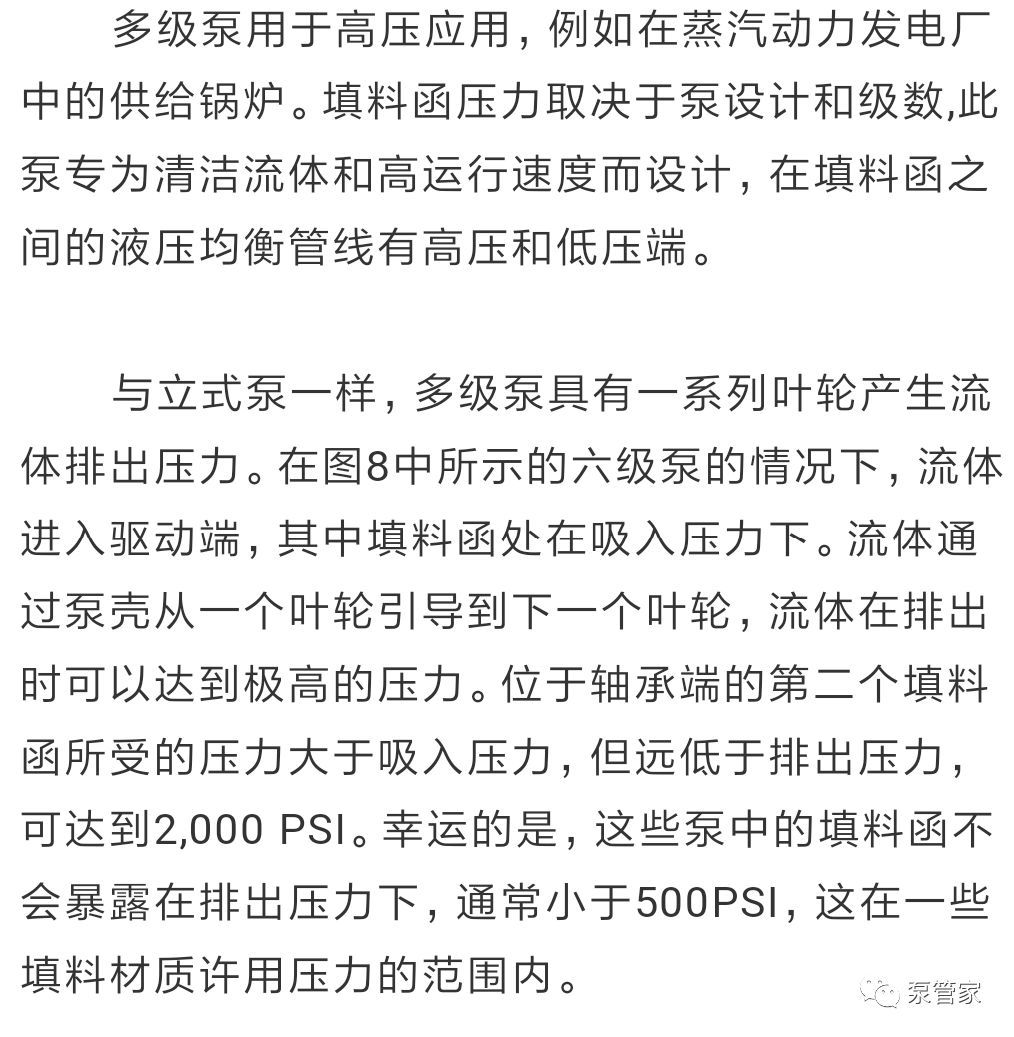

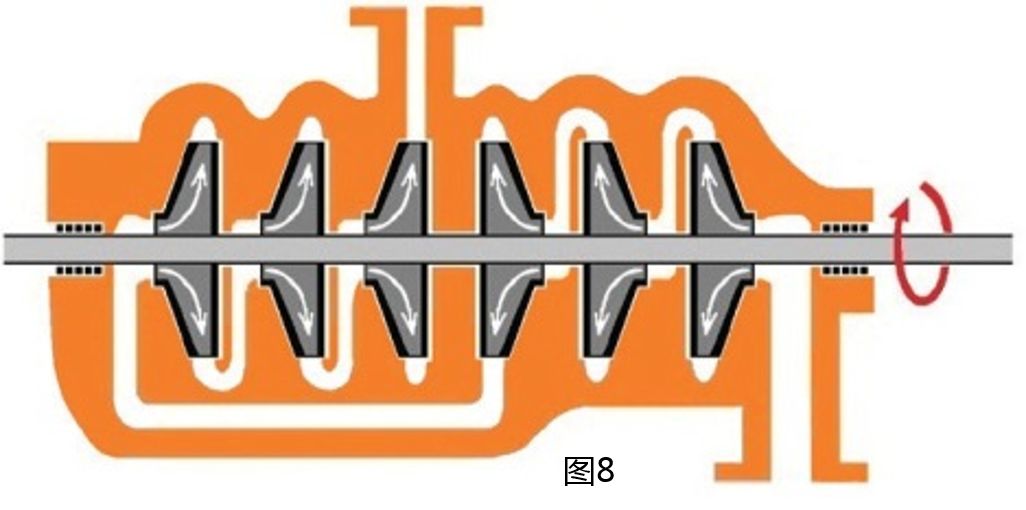

多級泵

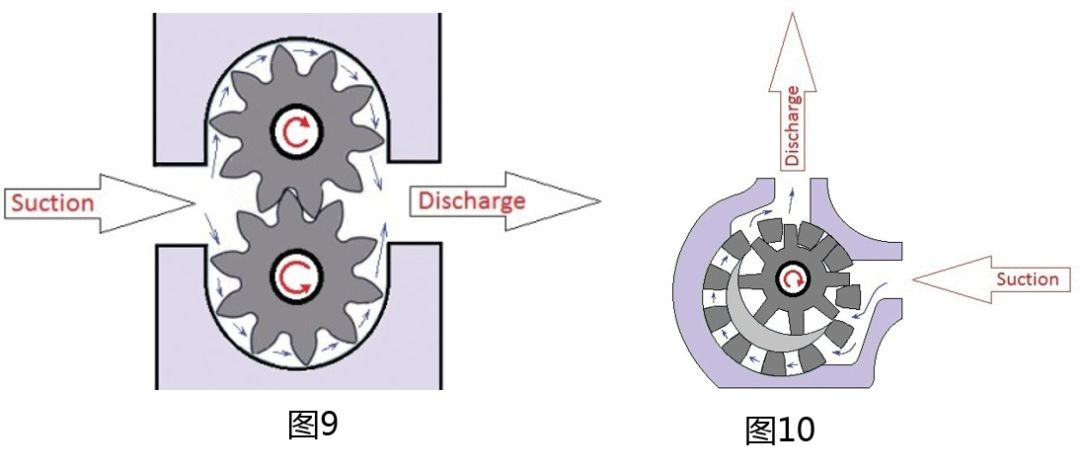

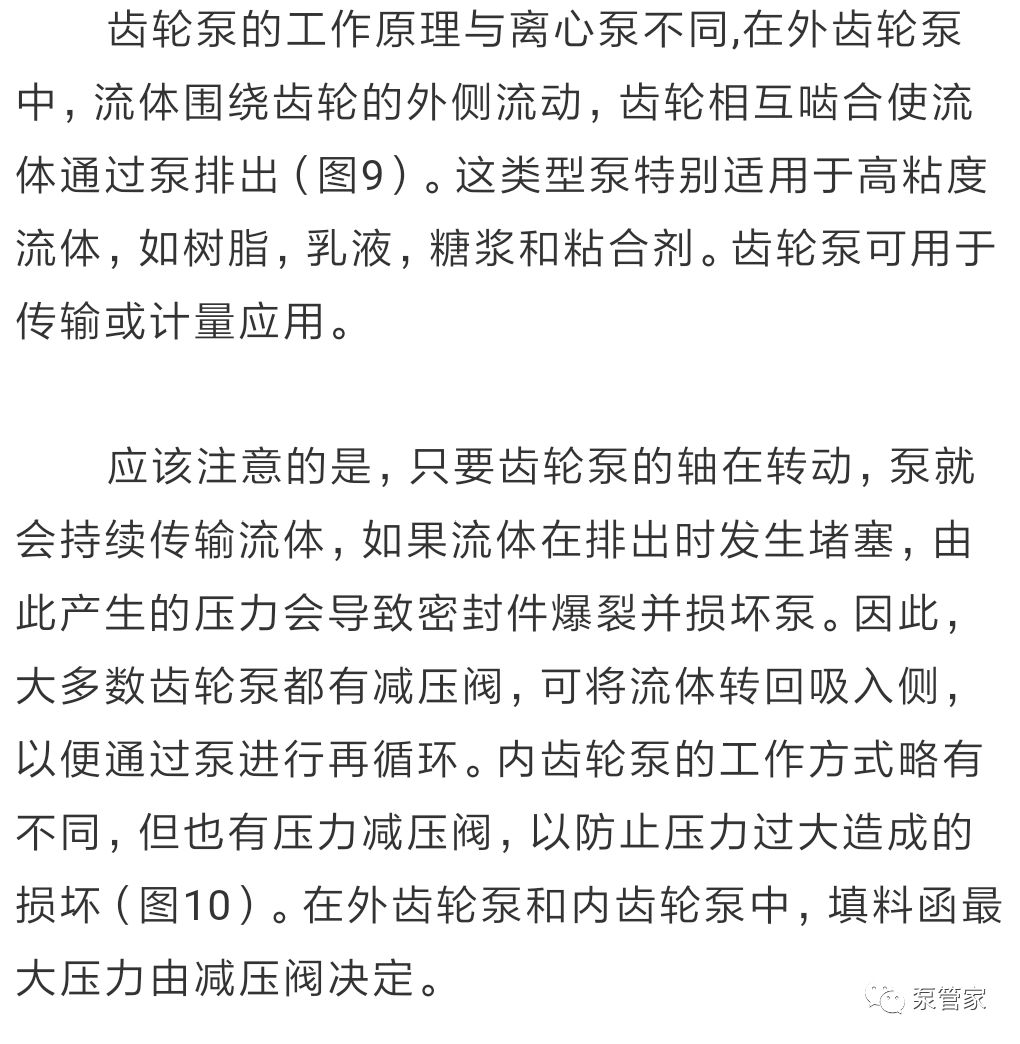

齒輪泵
分析墊片泄漏的方法很多，包括但不限于以上內容。當然,為了減少泄漏事故的發生，除了選擇可靠的密封方案和妥當?shù)陌惭b外，定期檢修是非常重要的的。特別是有毒有害介質或密封要求苛刻等關鍵部位一定要做好檢修計劃以及保管好檢修記錄，定期更換密封件以確保系統正常運行，減少不必要的停工以及危害。
本文來源：泵管家
| |
|
