工字鋼和H型鋼的區別有哪些?
在工作中，經常會有人問到，工字鋼和H型鋼的區別，正因?yàn)椴涣私膺@一點，所以，很難區分工字鋼和H型鋼，甚至，還有些人認為工字鋼和H型鋼就是一回事，其實這樣的想法是錯誤的，這兩種不是一個概念，所以，今天我們就來看看，工字鋼和H型鋼的區別在哪了，下面來看看詳細介紹。
工字鋼和H型鋼的區別在哪？

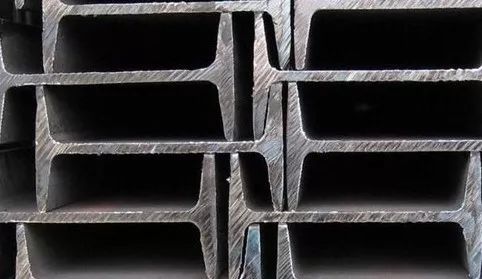

什么是工字鋼：
1、工字鋼顧名思義，是一種“工”字形截面型鋼，上下翼緣內表面有傾斜度，一般為1：6，使得翼緣外薄而內厚，因此造成工字鋼在兩個主平面的截面特性相差巨大，在應用中難以發揮鋼材的強度特性，正如上圖所示。雖然工字鋼市場上也出現了加厚的工字鋼，但工字鋼的結構已經決定了其抗扭性能短板。
2、工字型鋼不論是普通型還是輕型的，由于截面尺寸均相對較高、較窄，故對截面兩個主袖的慣性矩相差較大，因此，一般僅能直接用于在其腹板平面內受彎的構件或?qū)⑵浣M成格構式受力構件。對軸心受壓構件或在垂直于腹板平面還有彎曲的構件均不宜采用，這就使其在應用范圍上有著很大的局限。

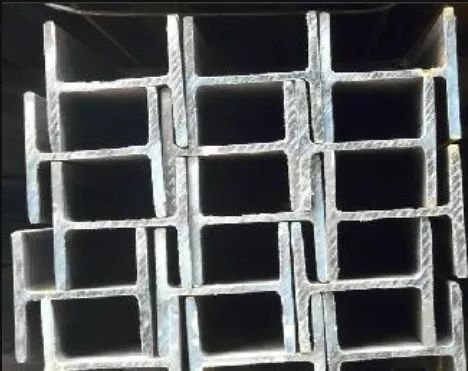

什么是H型鋼：
1、H型鋼屬于高效經濟裁面型材(其它還有冷彎薄壁型鋼、壓型鋼板等)，由于截面形狀合理，它們能使鋼材更高地發揮效能，提高承裁能力。不同于普通工字型的是H型鋼的翼繡進行了加寬，且內、外表面通常是平行的，這樣可便于用高強度螺桂和其他構件連接。其尺寸構成合理系列，型號齊全，便于設計選用。H型鋼的軋制不同于普通工字鋼僅用一套水平軋輥，由于其翼絳較寬且無斜度(或斜度很小)，故須增設一組立式軋輥同時進行輥軋。因此，其軋制工藝和設備都比普通軋機復雜。

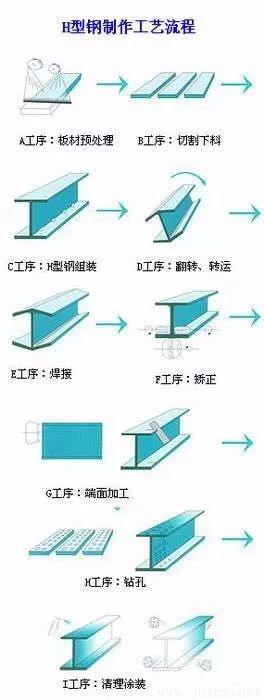

2、錫H型鋼的翼緣都是等厚度的，有軋制截面，也有由3塊板焊接組成的組合截面。工字鋼都是軋制截面，由于生產工藝差，翼緣內邊有1：10坡度。H型鋼的軋制不同于普通工字鋼僅用一套水平軋輥，由于其翼緣較寬且無斜度(或斜度很小)，故須增設一組立式軋輥同時進行輥軋，因此，其軋制工藝和設備都比普通軋機復雜。國內可生產的大軋制h型鋼高度為800mm，超過了只能是焊接組合截面。我國熱軋H型鋼國標(GB/T11263-1998)將H型鋼分為窄翼緣、寬翼緣和鋼樁三類，其代號分別為hz、hk和hu。窄翼緣H型鋼適用于梁或壓彎構件，而寬翼緣h型鋼和h型鋼樁則適用于軸心受壓構件或壓彎構件。工字鋼與H型鋼相比，等重量前提下，w、 ix、 iy都不如h型鋼。

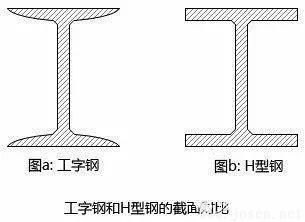

工字鋼和H型鋼的區別：
H型鋼是當今鋼結構建筑中應用廣泛的型材，它與工字鋼相比有很多區別。
1、H型鋼翼緣內表面沒有傾斜度，上下表面平行。
2、H型鋼的兩條外邊內側沒有斜度，是平直的。
3、H型鋼的截面特性要明顯優于傳統的工字鋼、槽鋼和角鋼。
4、H型鋼，是一種截面面積分配更加優化、強重比更加合理的經濟斷面高效型材，因其斷面與英文字母“H”相同而得名。這使得H型鋼的焊接拼接比工字鋼操作簡單，單位重量的力學性能更好，可以節省大量的材料和施工時間。
通過上文的介紹，相信大家都知道工字鋼和H型鋼有很大區別的，所以，在使用中，一定要正確區分工字鋼和H型鋼，這樣一來，才能更好的使用。
| |
|
