不銹鋼管件生產企業(yè)，要考慮到管件生產成本，但更要考慮到防止腐蝕和提高產品質量的因素，因此，不銹鋼管件生產過程采取固溶工藝，增強管件安全性是十分必要的，熱處理工藝對管件品質和安全起著至關重要的作用。據了解有少數企業(yè)在管件生產中為節(jié)約成本，沒有采取固溶處理，僅用拋光噴砂等方法處理，掩蓋了管件的缺陷和不足，這將給管件使用帶來永久的隱患。
奧氏體不銹鋼通過熱處理來軟化，將不銹鋼加熱到950～1150℃左右，保溫一定時間，使碳化物和各種合金元素均勻地溶解于奧氏體中，稱之為固溶處理。
不銹鋼管件經過成型、焊接等工藝加工后，金屬分子結構、磁性和物理性能發(fā)生了變化。通過氣氛保護固溶工藝能夠恢復在加工后受到影響的抗腐蝕能力，同時得到不銹鋼需要的硬度，保證不銹鋼最佳使用性能。經過固溶處理后的不銹鋼管件，具有良好的改善作用：

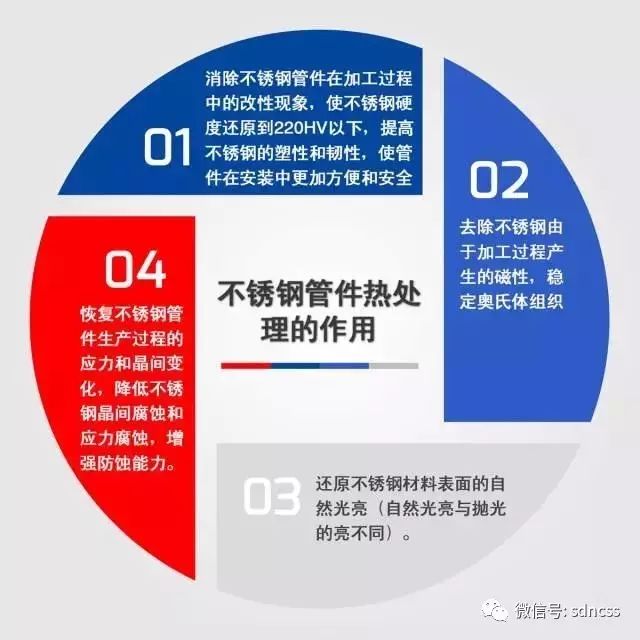

1、消除不銹鋼管件在加工過程中的改性現象，使不銹鋼硬度還原到220HV以下，提高不銹鋼的塑性和韌性，使管件在安裝中更加方便和安全。
2、恢復不銹鋼管件生產過程的應力和晶間變化，降低不銹鋼晶間腐蝕和應力腐蝕，增強防蝕能力。
3、去除不銹鋼由于加工過程產生的磁性，穩(wěn)定奧氏體組織。
4、還原不銹鋼材料表面的自然光亮（自然光亮與拋光的亮不同）。
不銹鋼是一種特殊的鋼種，由于鎳、鉻等合金化元素的存在，其熱處理與普通鋼熱處理有不同的特點：

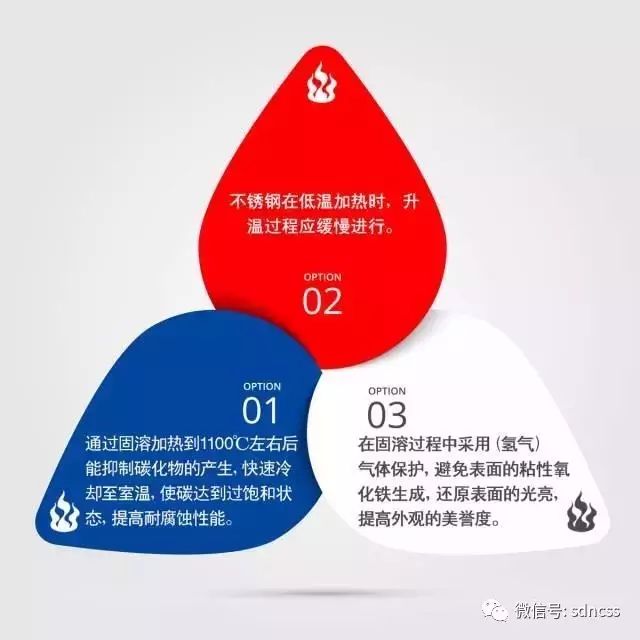

1、不銹鋼的導熱系數較低，在常溫時導熱系數僅為碳鋼的27%，并隨加熱溫度的提高，不銹鋼的導熱特性，差別逐漸減少。因此，不銹鋼在低溫加熱時，升溫過程應緩慢進行。
2、奧氏體不銹鋼通過固溶加熱到1100℃左右后，能抑制碳化物的產生，然后快速冷卻至室溫，使碳達到過飽和狀態(tài)，可大幅度提高不銹鋼耐腐蝕性能。
3、管件在固溶過程中采用（氫氣）氣體保護，避免不銹鋼表面的粘性氧化鐵生成，還原不銹鋼表面的光亮，提高外觀的美譽度。
不銹鋼管件固溶工藝的優(yōu)劣對不銹鋼的耐蝕性、外觀亮度有很大影響，而且對不銹鋼的加工性能，起著決定性的作用。因此，不銹鋼的熱處理工藝，在不銹鋼管件生產中處于十分重要的地位。

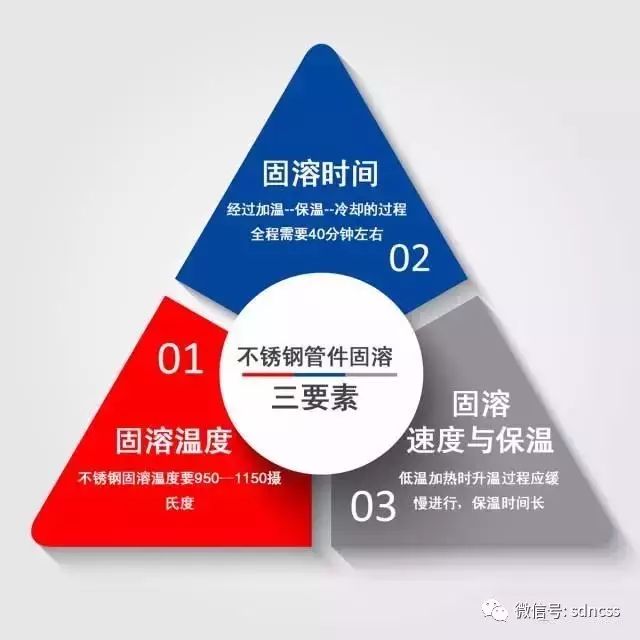

1、固溶溫度。根據不銹鋼化學成分的特點，不銹鋼固溶溫度要950—1150攝氏度，才能達到軟化效果，使不銹鋼硬度還原到220HV以內，達到管道安裝卡壓質量要求。如果溫度控制不合理，容易出現各種質量缺陷。
2、固溶時間。奧氏體不銹鋼在加熱過程中，鋼中殘余鐵素體含量隨加熱時間的延長而減少。因此，不銹鋼管件固溶處理應控制在1050℃左右，使碳達到飽和狀態(tài)，提高耐蝕性。而后在空氣中快速冷卻，以達到固溶效果。
3、固溶速度與保溫。不銹鋼的導熱系數較低，在常溫時導熱系數僅為碳鋼的27%，因此，不銹鋼在低溫加熱時升溫過程應緩慢進行。如果加熱速度過快，容易產生變形，在固溶中應控制不銹鋼升溫速度，并注意保溫時間。如316L鋼在1100℃左右，保溫時間長，殘余鐵素體的含量會不斷減少。
我們在固溶生產中，不銹鋼管件固溶要經過加溫--保溫--時間冷卻的過程，全程需要40分鐘左右。
