千分尺這種精密儀器，很多人用一輩子用的并不一定規范！

工作中經常用的千分尺，學名應該叫螺旋測微器，它是依據螺旋放大的原理制成的，即螺桿在螺母中旋轉一周，螺桿便沿著旋轉軸線方向前進或后退一個螺距的距離。因此，沿軸線方向移動的微小距離，就能用圓周上的讀數表示出來。那么這么精密的儀器，它是怎么制作出來的，它的使用技巧你又知道多少呢？今天就給同學們來個知識大匯總！

標準機械外徑千分尺

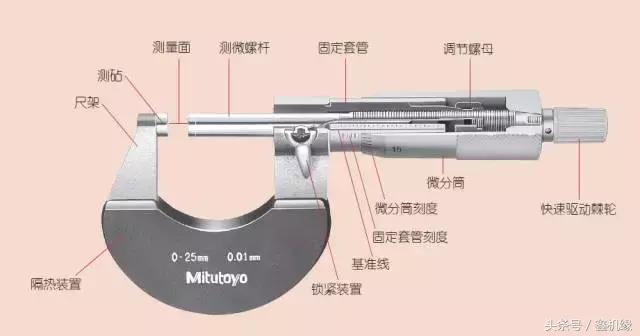

各部位的名稱以及主要部件的名稱如下圖所示：

? 標準機械千分尺測量原理

心軸轉一圈的距離ｐ（p=），被微分筒（刻度）分成50等分，從而得到1個刻度的讀數為。

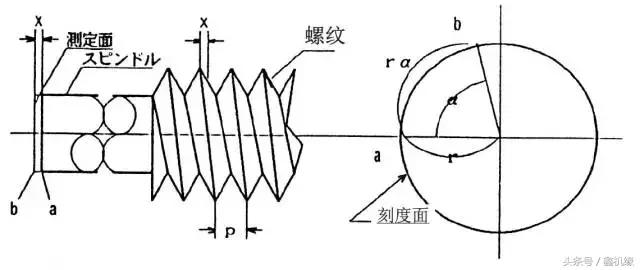

標準機械千分尺的測量原理圖

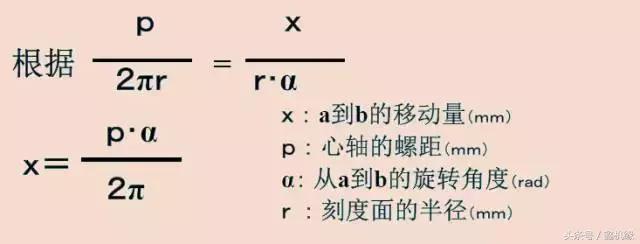

標準機械千分尺的測量原理計算

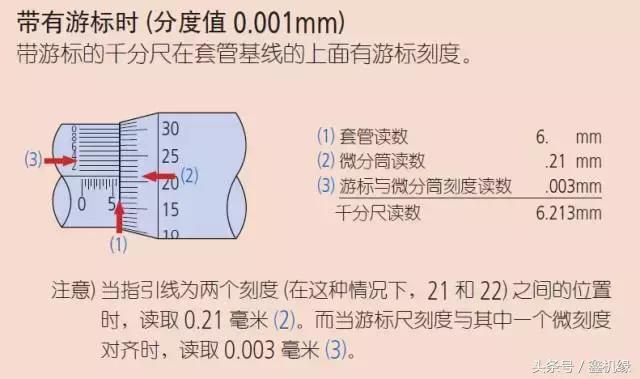

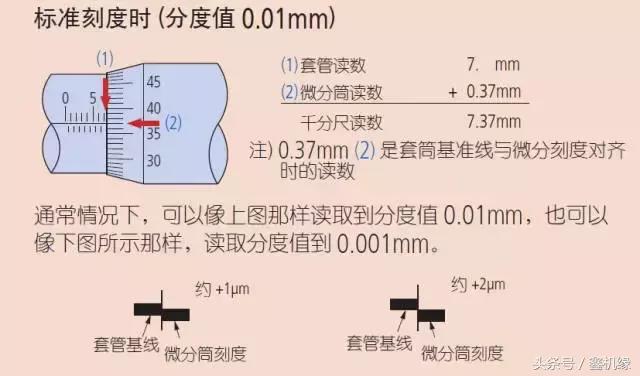

? 標準機械千分尺刻度的讀法

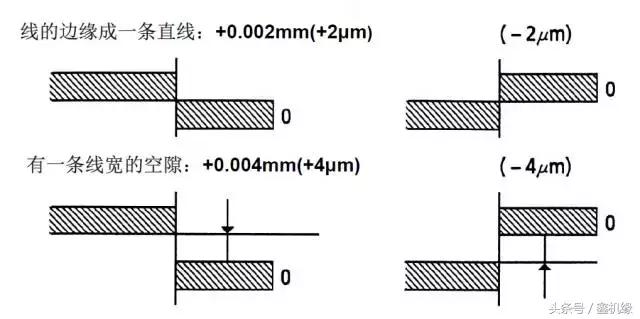

當基線對正之后，我們可以通過基線的位置來確定尺寸最后一位。

? 數顯外徑千分尺

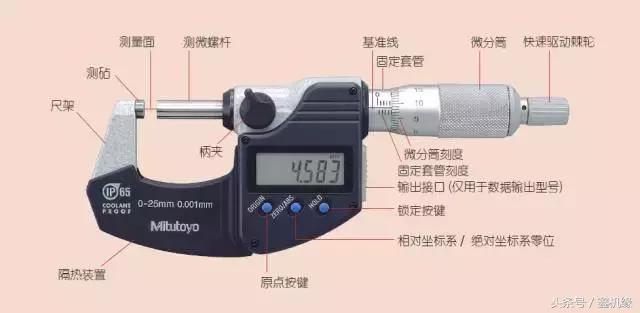

基本構造如下圖所示。

? 數顯外徑千分尺測量原理

分辨率為，心軸轉一圈的距離 通過傳感器（轉子，定子）分割成500分，÷500=。

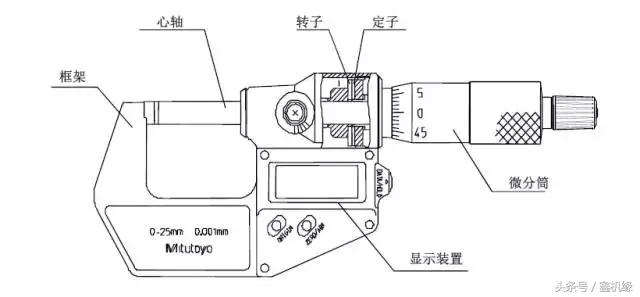

數顯千分尺的測量原理

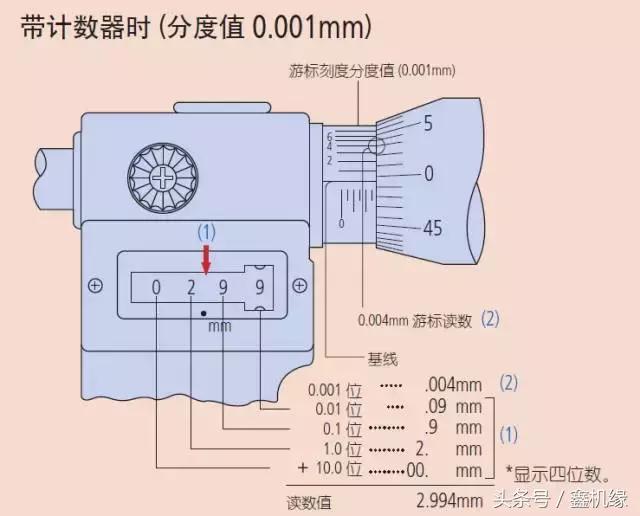

除以上兩種常見的千分尺外，還有一種便是下面這種帶計數器的外徑千分尺。

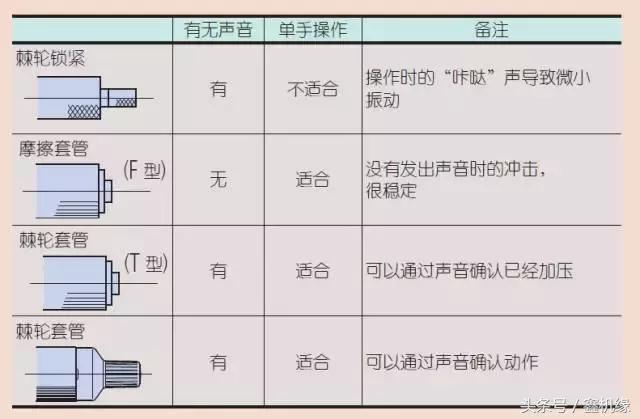

千分尺的測力裝置

千分尺的測力裝置也是非常重要的組成部件之一，合理的使用可以提高千分尺的壽命，提高測量精度。

注：該圖表來自三豐千分尺測力裝置簡介。

千分尺產品使用時的注意事項

既然介紹了千分尺的基本構造和讀數方法，接下來最重要的就是千分尺產品使用時的注意事項和千分尺的維護和保養了。

1. 仔細檢查類型、測量范圍、精度和其他規格，為您的用途選擇合適的型號。

2. 測量前，千分尺和工件放置在室溫下足夠長的時間，使其溫度均衡。

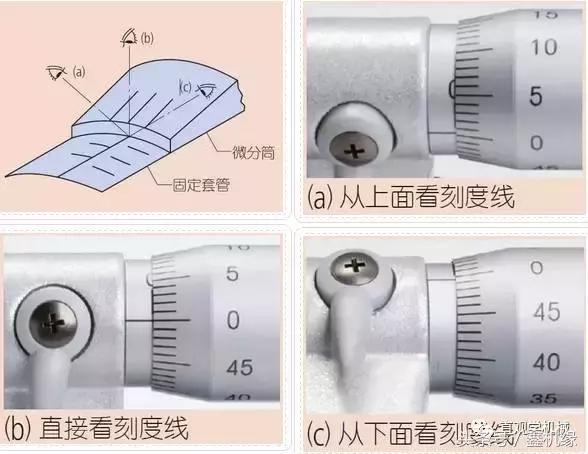

3. 讀取微分筒刻線時直視基準線。如果從某個角度看刻度線，由于視覺誤差將不會讀取線的正確位置。

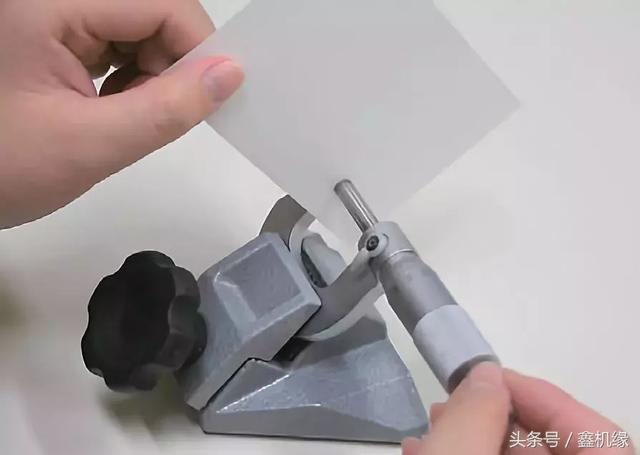

4. 測量前調整起點(零)，采用不起毛的紙去拭擦測砧和測微螺桿的測量面。

5. 作為日常保養的一部分，擦去環境周圍和測量面上的任何灰塵、碎屑和其他碎片。此外，用干布仔細拭擦任何污漬和指紋。

6. 正確使用測力裝置，以便在正確的測力下進行測量。

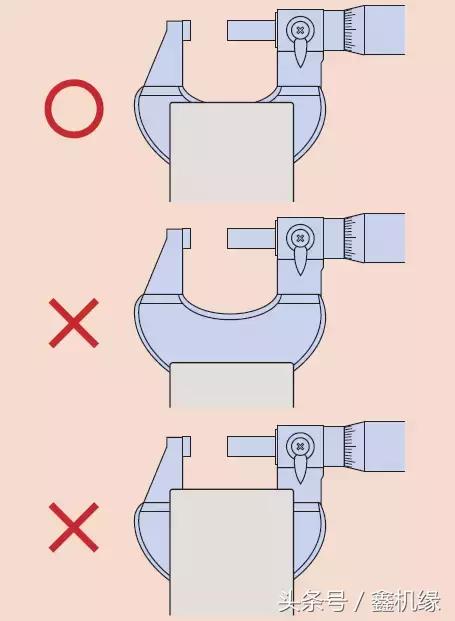

7. 當將千分尺安裝到千分尺的臺架時，臺架應該固定夾緊在千分尺邊框的中心。但不要夾得太緊。

8. 注意千分尺不要摔落或碰撞任何東西。不要過度用力旋轉千分尺測微螺桿。如果感覺意外誤操作導致千分尺可能已損壞，使用前需要進一步檢查其精度。

9. 經過存放很長時間后或有保護性油膜，用在抗腐蝕的油中浸泡過的布輕輕拭擦千分尺。

10.存放注意事項：存儲時避免陽光直射。存儲在通風性良好、低濕度的場所。存儲在沒有灰塵的場所。如果存放在箱子或其它容器中，箱子或容器不能放在地上。存放期間，測量面之間應該留有 到1mm 的空隙。不要將千分尺在夾緊的狀態下存放。

千分尺產品使用時的維護保養

首先：將沾在各個部位的污垢和指紋用干布仔細擦拭干凈。

如果長期保存和干燥無油時，用沾有防銹油的布擦上薄薄的一層油，雖然這樣可能會給合金測量面留下油漬和斑點，但是如果長期不使用的時候，這樣做會保證您的千分尺性能持久哦。

最后，在千分尺保管時，一定要注意以下幾點。

1.保存時注意保存在無陽光直射，濕氣少，通風良好，灰塵少的地方。

2.切記一定要放在收納盒中保存，不要直接放置在地面上。

3.最重要的一點：兩個測量面之間開啟左右保管，同時不要鎖緊緊固裝置，防止在保管過程中產生故障。
